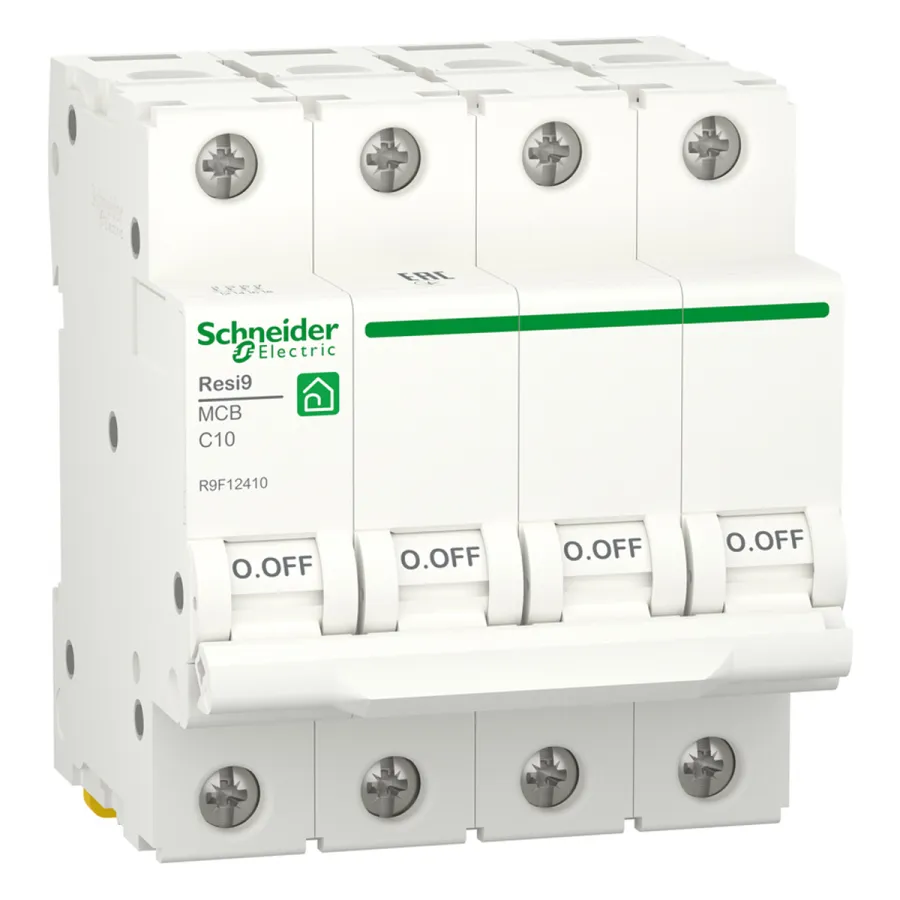

Автоматический выключатель SE R9F12410 (АВ) 4P С 10А 6 kA
Schneider Electric R9F12410 — автоматика и защита. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-577CE5
- МодельR9F12410
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 10 А |
|---|---|
| Количество полюсов | 4 |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинальный рабочий ток 10 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
- 4P: коммутирует трёхфазную нагрузку — двигатель, станок, силовую группу щита.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Четырёхполюсный автоматический выключатель на 10 ампер R9F12410 размыкает три фазы и рабочий ноль одновременно. Такой аппарат нужен там, где нулевой проводник нельзя оставлять подключённым: питание от генератора или второго ввода через АВР, участки с системой заземления TT, ремонтные отключения, когда линию надо полностью отделить от сети.
Сам номинал небольшой — линии освещения, разведённые по трём фазам, цепи управления, шкафы автоматики, маломощные приводы. Кривая C не отключается от короткого броска в момент включения, в том числе от пускового тока пускорегулирующей аппаратуры светильников. Отключение короткого замыкания при токе до 6 кА покрывает щиты, стоящие в глубине распределительной сети; для ввода рядом с подстанцией величину проверяют расчётом.
Четыре полюса занимают в щите больше места, чем трёхполюсный аппарат того же номинала, — свободные позиции на рейке резервируйте заранее. Нейтральный полюс подключают строго по маркировке на корпусе, иначе фазный контакт окажется в нулевой цепи, и найти это потом непросто.
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: Щит или корпус под модульную автоматику; УЗО или дифавтомат на розеточные и влажные группы. Модульный автомат рассчитан на установку на DIN-рейку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми под напряжением. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У Schneider Electric R9F12410: Номинальный ток — 10 А; Количество полюсов — 4. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
