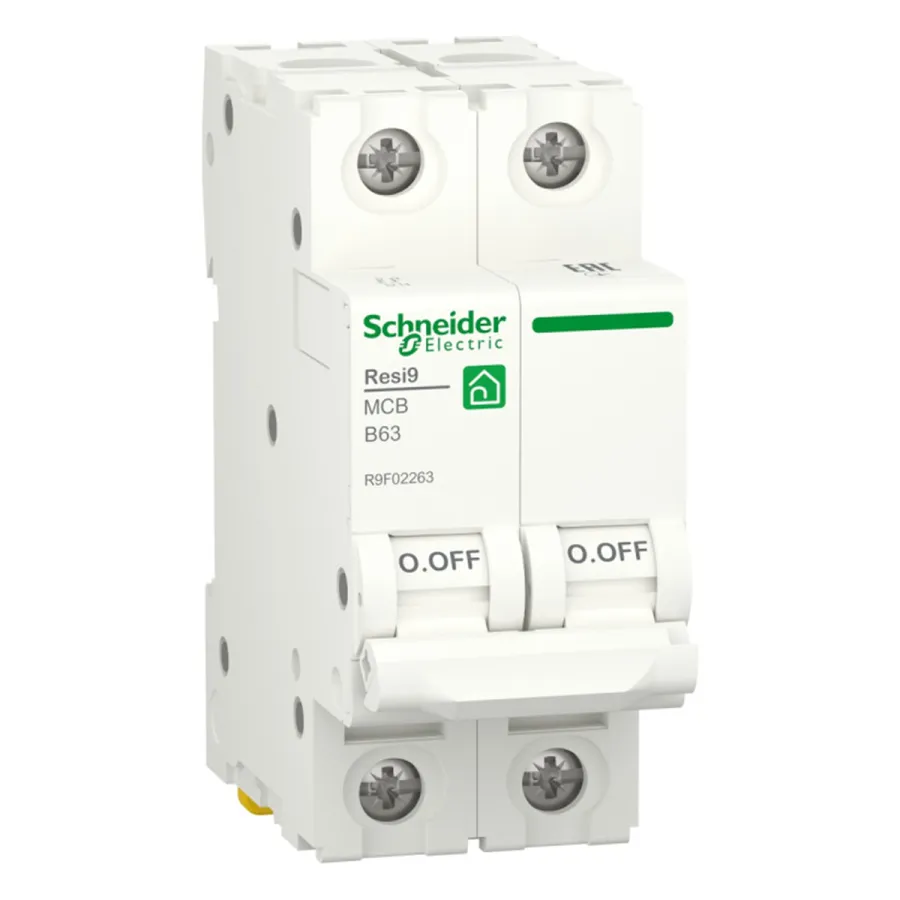

Автоматический выключатель SE R9F02263 (АВ) 2P B 63А 6 kA
Schneider Electric R9F02263 — автоматика и защита. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-428FF8
- МодельR9F02263
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 63 А |
|---|---|
| Количество полюсов | 2 |
| Ограничение тока короткого замыкания | автомат отключается быстрее, чем КЗ достигнет максимума |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинальный рабочий ток 63 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
- 2P: коммутирует однофазную нагрузку — освещение, обогрев, насос.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Двухполюсный автомат на 63 ампера SE R9F02263 берут головным в однофазном щите. Он размыкает фазу и рабочий ноль одновременно, поэтому сборка полностью снимается с напряжения при её обслуживании. Номинал 63 А ставят ступенью выше групповых аппаратов, чтобы при аварии на группе уходила она, а не весь щит целиком.
Характеристика B определяет область применения. Такой аппарат отзывается на замыкание при меньшей кратности тока, чем более терпеливые исполнения, и потому уместен на протяжённых вводах, где в дальней точке ток короткого замыкания невелик: отдельно стоящее строение, гараж, мастерская, склад на территории. Отключающая способность 6 кА закрывает бытовые и небольшие коммерческие сети; если щит стоит вплотную к трансформаторной подстанции, расчётный ток замыкания проверяют отдельно. Токоограничение обрывает дугу раньше, чем ток успеет выйти на максимум, — тепловой удар по кабелю и контактам меньше.
В ту же сборку обычно идут бокс на нужное число модулей, соединительная гребёнка на отходящие группы, УЗО на розеточные линии и маркировка цепей.
Похожие модели
CHINTАвтоматический выключатель CHINT NXM-63S/3P 10A 25кА16 489 ₸В наличии
Schneider ElectricКонтактор модульный SE EZ9C32220 20A 2НО 230/250В АС 50ГЦЦена по запросуПод заказ
Schneider ElectricАвтоматический выключатель SE R9F12420 (АВ) 4P С 20А 6 kA16 445 ₸В наличии
HimelМодульный контактор Himel HDCH8S 4НО 63А 230В16 577 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: Щит или корпус под модульную автоматику; УЗО или дифавтомат на розеточные и влажные группы. Модульный автомат рассчитан на установку на DIN-рейку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми под напряжением. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У Schneider Electric R9F02263: Номинальный ток — 63 А; Количество полюсов — 2. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
