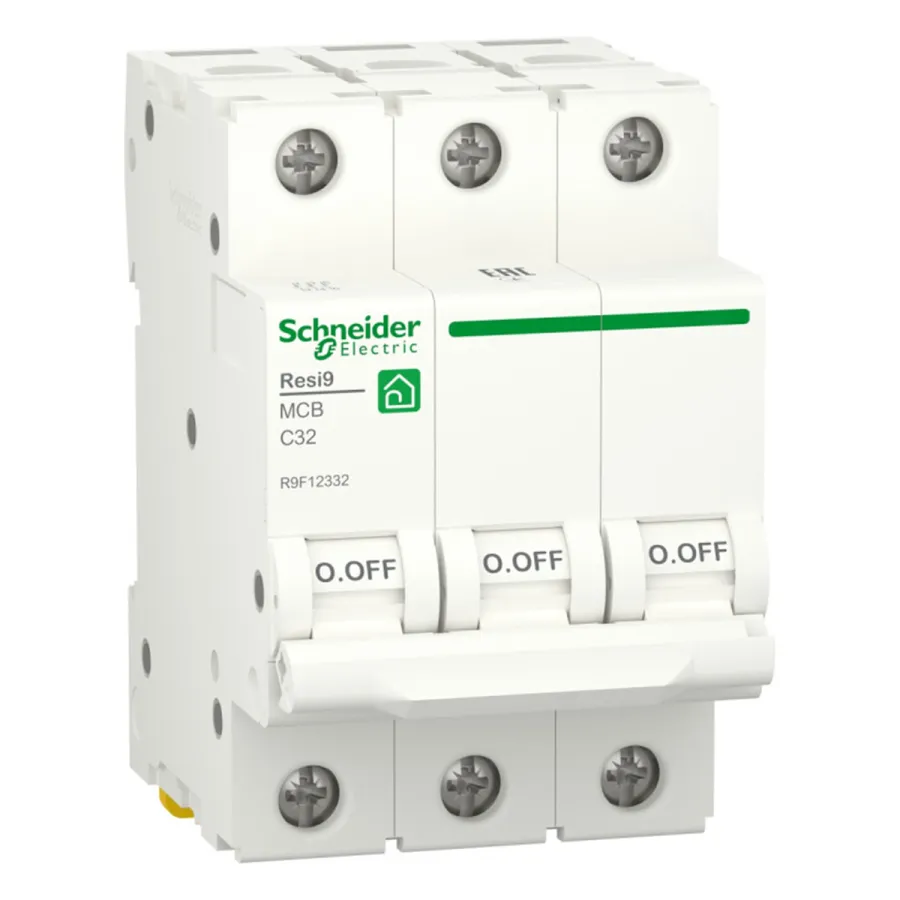

Автоматический выключатель SE R9F12332 (АВ) 3P С 32А 6 kA
Schneider Electric R9F12332 — автоматика и защита. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-18811D
- МодельR9F12332
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 32 А |
|---|---|
| Количество полюсов | 3 |
| Ограничение тока короткого замыкания | автомат отключается быстрее, чем КЗ достигнет максимума |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинальный рабочий ток 32 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
- 3P: коммутирует трёхфазную нагрузку — двигатель, станок, силовую группу щита.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Трёхполюсный автоматический выключатель на 32 ампера R9F12332 — рабочий номинал для линии, которая уходит на отдельный подщиток или на мощного трёхфазного потребителя: электрокотёл, сварочный пост, станок в мастерской Алматы, распределительный отвод на цех. Буква C в обозначении говорит о терпимости к кратковременным броскам в момент пуска.
На таких токах результат решает качество монтажа. Клеммы затягивают с усилием из инструкции производителя и повторно протягивают после первых недель работы: ослабший контакт греется и валит тепловой расцепитель без реальной перегрузки. Считайтесь и с температурой в шкафу — плотно набитые аппараты подогревают друг друга, и автомат срабатывает раньше расчётного. Отключающая способность 6 кА вместе с токоограничением задаёт верхнюю границу аварийного тока, который аппарат разрывает штатно.
Под линию этого номинала берут кабель соответствующего сечения и наконечники на многожильную жилу — без гильзы клемма её продавливает. Если ниже по схеме розеточные группы, защиту от токов утечки закладывают отдельно, на УЗО или дифавтоматах.
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: Щит или корпус под модульную автоматику; УЗО или дифавтомат на розеточные и влажные группы. Модульный автомат рассчитан на установку на DIN-рейку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми под напряжением. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У Schneider Electric R9F12332: Номинальный ток — 32 А; Количество полюсов — 3. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
