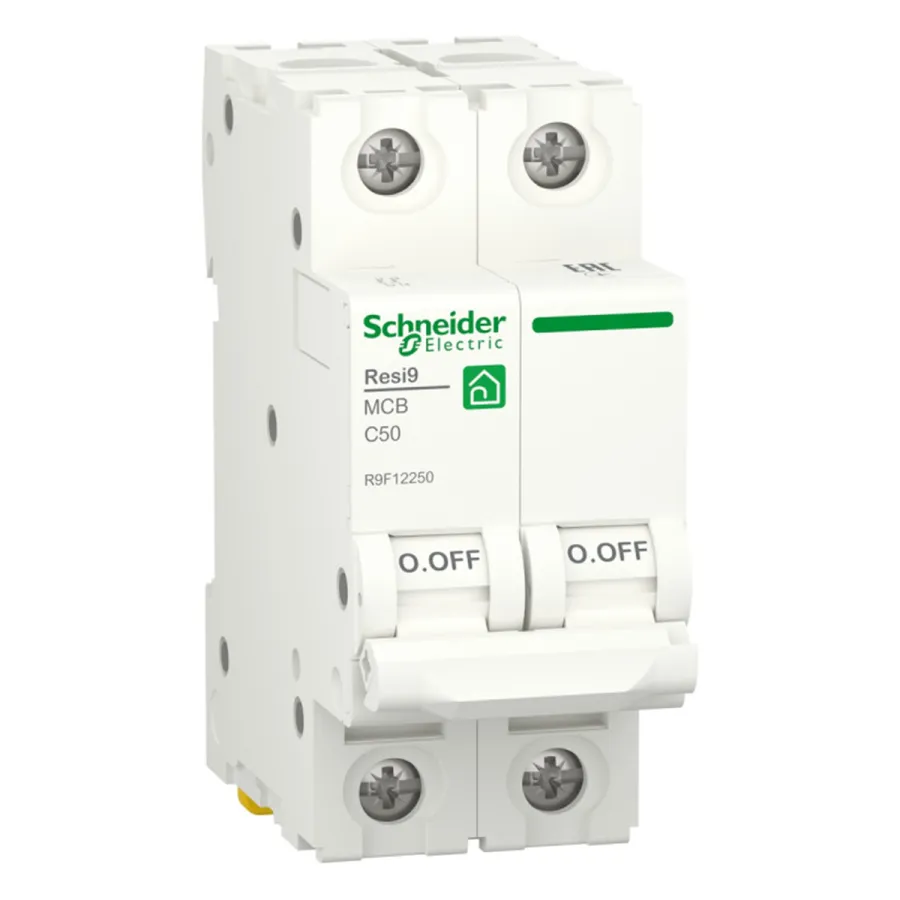

Автоматический выключатель SE R9F12250 (АВ) 2P С 50А 6 kA
Schneider Electric R9F12250 — автоматика и защита. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-1CB9DE
- МодельR9F12250
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 50 А |
|---|---|
| Количество полюсов | 2 |
| Ограничение тока короткого замыкания | автомат отключается быстрее, чем КЗ достигнет максимума |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинальный рабочий ток 50 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
- 2P: коммутирует однофазную нагрузку — освещение, обогрев, насос.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
R9F12250 — двухполюсный автомат на 50 ампер, то есть аппарат вводного уровня для однофазного щита частного дома, офиса или небольшого производственного помещения. На таком номинале работают не отдельные приборы, а целые щиты: через автомат идёт транзитом ток всех групповых линий, а сам он служит общим выключателем, которым участок снимают с питания одним движением.
Основная работа при выборе — расчёт, а не подбор по мощности техники. Проверьте вводной кабель: его сечение должно выдерживать 50 А по всей длине, вместе с проходными клеммами и наконечниками. Дальше — точка установки: 6 кА отключающей способности хватает там, где ток короткого замыкания ограничен питающей линией; для щитов рядом с подстанцией считают отдельно. Наконец, номиналы групповых аппаратов делают заметно ниже, чтобы авария на одной линии не гасила весь щит. Двухполюсное исполнение снимает и фазу, и ноль, что обязательно для безопасного обслуживания.
Рядом в щит идут противопожарное УЗО, ограничитель импульсных перенапряжений, шины и кросс-модули для разводки на группы.
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: Щит или корпус под модульную автоматику; УЗО или дифавтомат на розеточные и влажные группы. Модульный автомат рассчитан на установку на DIN-рейку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми под напряжением. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У Schneider Electric R9F12250: Номинальный ток — 50 А; Количество полюсов — 2. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
