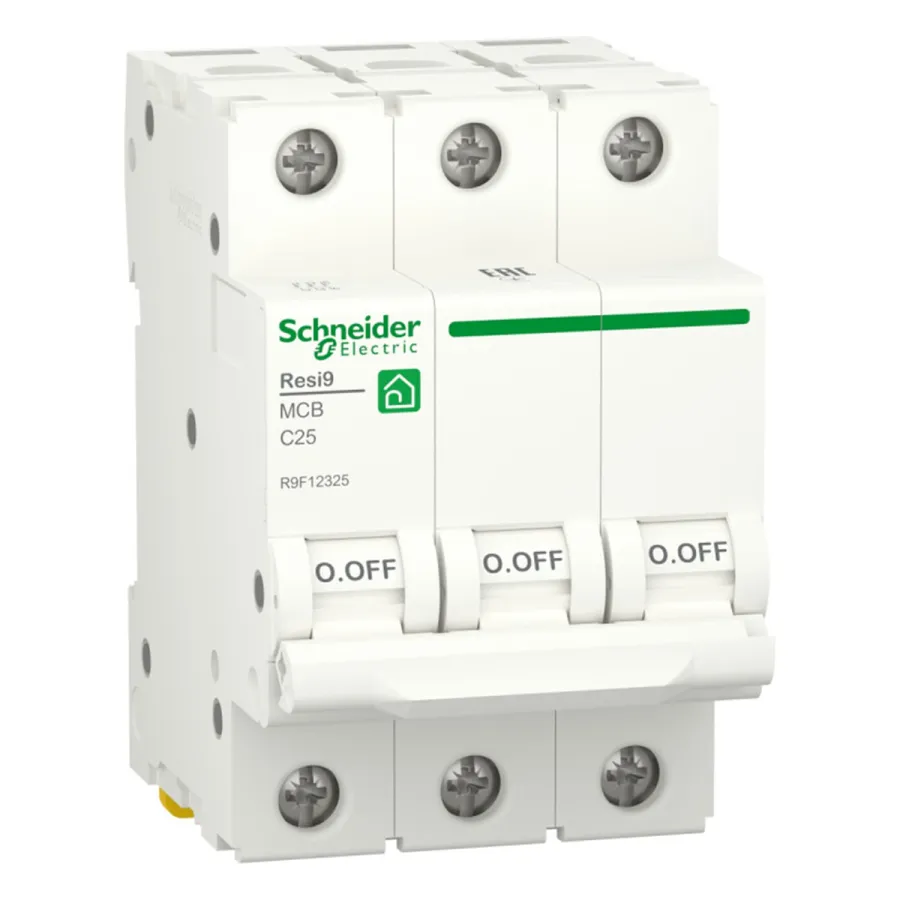

Автоматический выключатель SE R9F12325 (АВ) 3P С 25А 6 kA
Schneider Electric R9F12325 — автоматика и защита. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-A8CC4A
- МодельR9F12325
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 25 А |
|---|---|
| Количество полюсов | 3 |
| Ограничение тока короткого замыкания | автомат отключается быстрее, чем КЗ достигнет максимума |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинальный рабочий ток 25 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
- 3P: коммутирует трёхфазную нагрузку — двигатель, станок, силовую группу щита.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Автомат на 25 ампер с тремя полюсами, обозначение R9F12325. Это промежуточный номинал силовой группы: его берут, когда рабочий ток потребителя перерос двадцатку, но до тридцати не дотягивает — тепловая завеса, цеховой компрессор, деревообрабатывающий станок, силовая розетка под переносное оборудование.
Номинал подбирают по паспортному току нагрузки, а сечение жилы — с запасом относительно номинала аппарата. Кривая C не реагирует на короткий бросок при пуске двигателя. Отключить короткое замыкание автомат рассчитан при токе до 6 кА — эту величину сверяют с расчётом для конкретной точки схемы, а токоограничение сокращает время, пока по линии идёт аварийный ток.
Проверьте согласование с вышестоящим аппаратом: если ввод стоит на близком номинале, замыкание в группе погасит весь щит, а не одну линию. Трёхфазной нагрузке обычно нужен ещё пускатель или реле контроля фаз — за перекос и обрыв фазы отвечают они, автомат держит перегрузку и короткое замыкание.
Похожие модели
Schneider ElectricАвтоматический выключатель SE R9F12320 (АВ) 3P С 20А 6 kA11 237 ₸В наличии
HimelАвт. выкл. защиты двигателя Himel HDP6, 32A, 4..6.3 A11 229 ₸В наличии
Schneider ElectricКонтактор SE LC1E1810Q5 18А 1НО 380В 50ГЦ11 174 ₸В наличии
Schneider ElectricКнопка SE XB5AW31B5 22мм 24В с подсветкой белая11 161 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: Щит или корпус под модульную автоматику; УЗО или дифавтомат на розеточные и влажные группы. Модульный автомат рассчитан на установку на DIN-рейку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми под напряжением. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У Schneider Electric R9F12325: Номинальный ток — 25 А; Количество полюсов — 3. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
Запросить счёт или коммерческое предложение
Пришлём счёт на организацию, КП или спецификацию под техническое задание. Поможем подобрать модель под объект и посчитаем монтаж — Onset Pro и поставляет, и монтирует.
