Автоматический выключатель SE R9F12306 (АВ) 3P C 6A 6 kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →

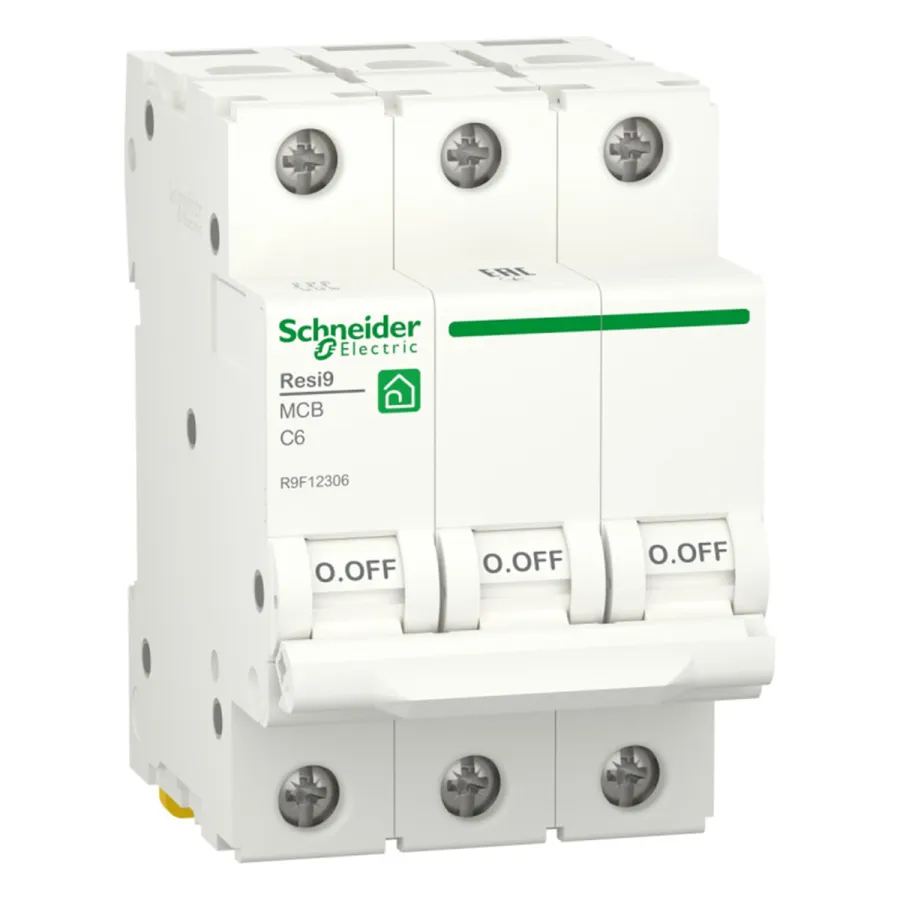

Автоматический выключатель Schneider Electric R9F12306 (АВ): 6 А, 6 кА.
- АртикулONS-AB8521
- МодельR9F12306
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Номинальный ток | 6 А |
|---|---|
| Количество полюсов | 3 |
| Ограничение тока короткого замыкания | автомат отключается быстрее, чем КЗ достигнет максимума |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинал 6 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 3P: три полюса — под трёхфазную нагрузку: двигатель, насос, станок или ввод трёхфазного щита.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Трёхполюсный автоматический выключатель на 6 ампер Schneider Electric R9F12306 с характеристикой C и отключающей способностью 6 кА. Три полюса — это трёхфазная линия, а небольшой номинал — маломощная нагрузка: цепи управления и автоматики внутри шкафа, трёхфазные группы освещения, небольшой вентилятор или насос. Характеристика C рассчитана на нагрузку с пусковым броском, поэтому аппарат не отключается в момент запуска двигателя или включения трансформатора.
Отключающую способность 6 кА сверяют с расчётным током короткого замыкания в точке установки: чем ближе щит к питающей подстанции, тем жёстче требование. Заявлено ограничение тока короткого замыкания — выключатель размыкает цепь раньше, чем ток выходит на максимум, и через кабель и аппараты щита проходит меньшая энергия. При компоновке заложите три модуля на DIN-рейке. Трёхполюсное исполнение снимает все фазы разом, поэтому двигатель не останется работать на двух фазах — для обмоток это заканчивается перегревом.
Рядом обычно берут трёхфазную распределительную гребёнку, наконечники под жилы и маркировку линий, чтобы собранный щит потом читался без прозвонки.
Похожие модели
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric R9F12306?
У Schneider Electric R9F12306: номинальный ток — 6 А; количество полюсов — 3; отключающая способность — 6 кА. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Чем Schneider Electric R9F12306 отличается от Himel HDB3VR 4P 40A 30МА?
По ключевым строкам модели расходятся так: номинальный ток — 6 А у Schneider Electric R9F12306, 40 А у Himel HDB3VR 4P 40A 30МА; количество полюсов — 3 у Schneider Electric R9F12306, 4P у Himel HDB3VR 4P 40A 30МА. Полное сравнение — в таблицах характеристик обеих карточек, Himel HDB3VR 4P 40A 30МА показана в блоке «Похожие модели».
Какие основные характеристики у Schneider Electric R9F12306?
У Schneider Electric R9F12306: номинальный ток — 6 А; количество полюсов — 3; ограничение тока короткого замыкания — автомат отключается быстрее, чем КЗ достигнет максимума; отключающая способность — 6 кА.
