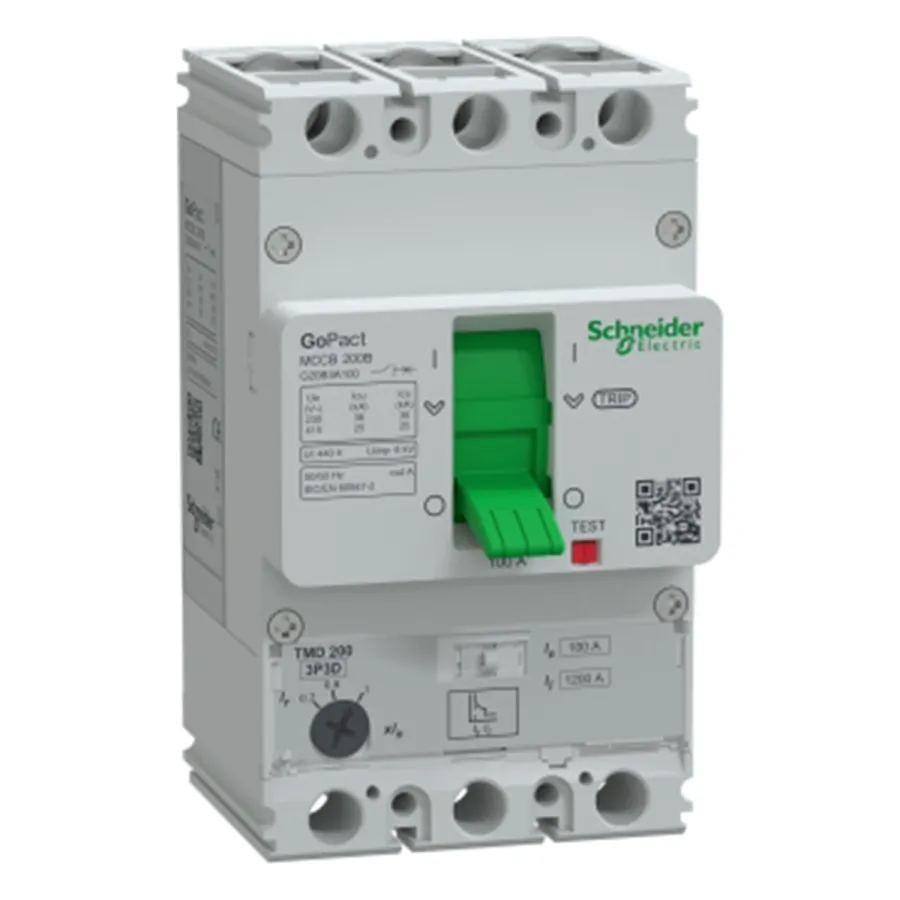

Автоматический выключатель SE G20B3A100 GoPacT 3P 100A 25kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric G20B3A100: 100 А, 25 кА, применение — распределение.
- АртикулONS-32489F
- МодельG20B3A100
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 3 |
|---|---|
| Механическая износостойкость | 30 000 циклов |
| Электрическая износостойкость | 8000 циклов при 415 В, In |
| Описание полюсов | 3P, защищённых полюсов 3D |
| Номинальный ток [In] | 100 А при 40 °C, 100 А при 50 °C |
| Монтаж | стационарный, на монтажную плату; положение горизонтальное и вертикальное |
| Серия | GoPact MCCB 200 |
| Тип устройства | Автоматический выключатель в литом корпусе (MCCB) |
Все характеристики (25)
| Область применения | Распределение |
|---|---|
| Номинальное рабочее напряжение [Ue] | 415 В AC 50/60 Гц (EN/IEC 60947-2) |
| Отключающая способность | 25 кА (уровень B при 380/415 В AC) |
| Предельная отключающая способность [Icu] | 25 кА при 380/415 В AC; 36 кА при 220/230 В AC |
| Рабочая отключающая способность [Ics] | 25 кА при 380/415 В AC; 36 кА при 220/230 В AC |
| Тип расцепителя | TM-D, термомагнитный (защита LI) |
| Уставка тепловой защиты [Ir] | регулируемая, 0,7…1 × In |
| Уставка мгновенной защиты [Ii] | фиксированная, 12 × In |
| Номинальное напряжение изоляции [Ui] | 440 В AC |
| Импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Подключение | винтовые зажимы, переднее (сверху и снизу); шаг 25 мм |
| Размеры (Ш×В×Г) | 75 × 130 × 60 мм |
| Масса нетто | 0,9 кг |
| Класс защиты IP | IP20 (IEC 60529) |
| Рабочая температура | −20…+55 °C |
| Температура хранения | −35…+85 °C |
| Стандарты | EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-2 Annex H |
Что это значит на практике
- Номинальный ток 100 А — аппарат вводного или магистрального уровня: его ставят на ввод и распределение, а не на конечную розеточную линию.
- 3P: три полюса — под трёхфазную нагрузку: двигатель, насос, станок или ввод трёхфазного щита.
- Отключающая способность 25 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Похожие модели
Schneider ElectricДифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 18мм 6 kA 30мА A51 475 ₸В наличии
HimelАвтоматический выключатель Himel HDM3SV-160F 3P 160A 36kA с регулировкой50 368 ₸В наличии
Schneider ElectricВыключатель дифференциального тока SE RESI9 4P 25A 30мА50 147 ₸В наличии
Schneider ElectricАвтоматический выключатель SE A9F74204 Acti9 iC60N 2P C 4A 6 kA50 143 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric G20B3A100?
У Schneider Electric G20B3A100: номинальный ток [In] — 100 А при 40 °C, 100 А при 50 °C; количество полюсов — 3; отключающая способность — 25 кА (уровень B при 380/415 В AC); тип расцепителя — TM-D, термомагнитный (защита LI); номинальное рабочее напряжение [Ue] — 415 В AC 50/60 Гц (EN/IEC 60947-2); монтаж — стационарный, на монтажную плату. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric G20B3A100?
У Schneider Electric G20B3A100: электрическая износостойкость — 8000 циклов при 415 В, In; механическая износостойкость — 30 000 циклов; класс защиты IP — IP20 (IEC 60529); рабочая температура — −20…+55 °C.
Чем Schneider Electric G20B3A100 отличается от Дифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 18мм 6 kA 30мА A?
По ключевым строкам модели расходятся так: механическая износостойкость — 30 000 циклов у Schneider Electric G20B3A100, 20000 циклов у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 18мм 6 kA 30мА A; электрическая износостойкость — 8000 циклов при 415 В, In у Schneider Electric G20B3A100, 10000 циклов у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 18мм 6 kA 30мА A; описание полюсов — 3P, защищённых полюсов 3D у Schneider Electric G20B3A100, 1P + N у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 18мм 6 kA 30мА A. Полное сравнение — в таблицах характеристик обеих карточек, Дифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 18мм 6 kA 30мА A показана в блоке «Похожие модели».
Для чего предназначен Schneider Electric G20B3A100?
У Schneider Electric G20B3A100: тип устройства — Автоматический выключатель в литом корпусе (MCCB); область применения — Распределение.
В каких условиях работает и как устанавливается Schneider Electric G20B3A100?
У Schneider Electric G20B3A100: рабочая температура — −20…+55 °C; класс защиты IP — IP20 (IEC 60529); монтаж — стационарный, на монтажную плату.
