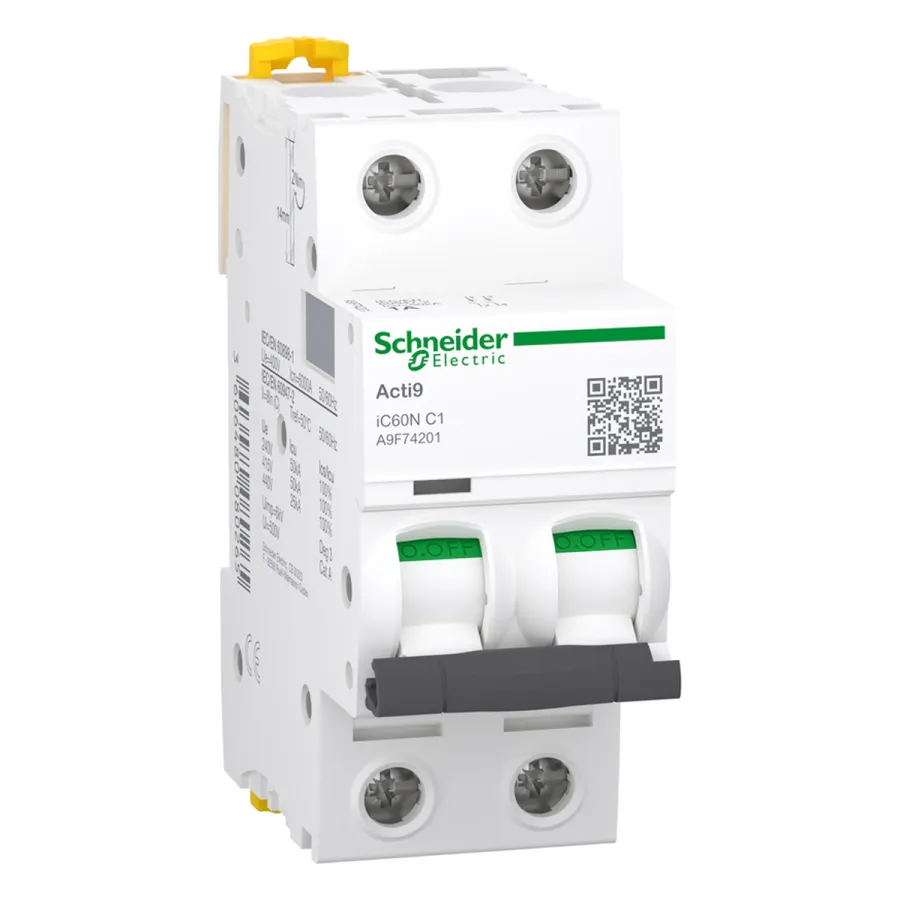

Автоматический выключатель SE A9F74201 Acti9 iC60N 2P C 1A 6 kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F74201: 1 А, количество полюсов 2, применение — распределение.
- АртикулONS-2256B2
- МодельA9F74201
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 2 |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 2P |
| Номинальный ток [In] | 1 А |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 iC60 |
| Тип устройства | Автоматический выключатель iC60N |
Все характеристики (25)
| Область применения | Распределение |
|---|---|
| Тип сети | Переменный ток, постоянный ток |
| Тип расцепителя | Термомагнитный |
| Характеристика срабатывания (кривая) | C |
| Стандарты | EN/IEC 60947-2, EN/IEC 60898-1 |
| Частота сети | 50/60 Гц |
| Номинальное рабочее напряжение [Ue] | 12…133 В, 220…240 В, 380…415 В, 440 В AC 50/60 Гц; ≤ 125 В DC |
| Отключающая способность | 6000 А (Icn) при 400 В AC по EN/IEC 60898-1 |
| Предельная отключающая способность [Icu] | 50 кА при 12…133 / 220…240 / 380…415 В AC; 25 кА при 440 В AC; 10 кА при ≤ 125 В DC (по EN/IEC 60947-2) |
| Номинальная рабочая отключающая способность [Ics] | 100 % Icu |
| Номинальное напряжение изоляции [Ui] | 500 В AC |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Ширина в модулях (шаг 9 мм) | 4 |
| Габариты (В × Ш × Г) | 85 × 36 × 78,5 мм |
| Вес нетто | 0,25 кг |
| Класс защиты IP | IP20; IP40 в модульном корпусе |
| Рабочая температура | −35…+70 °C |
Что это значит на практике
- Номинал 1 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 2P: разрывает фазу и ноль: так ставят вводные аппараты и линии влажных помещений, где напряжение нужно снять полностью.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Двухполюсный автоматический выключатель iC60N на 1 А с кривой C применяют для распределения в цепях малой мощности, где нужно отключать сразу оба проводника: питание управляющих цепей, блоков питания, вспомогательных линий. Работает в сетях переменного (50/60 Гц) и постоянного тока.
Главное при выборе — напряжение и отключающая способность. По переменному току выключатель рассчитан на 12…133 В, 220…240 В, 380…415 В и 440 В, по постоянному — до 125 В. Отключающая способность 6000 А (Icn) при 400 В AC; предельная Icu 50 кА до 415 В AC, 25 кА при 440 В AC и 10 кА при ≤ 125 В DC. Ics составляет 100 % Icu.
Установка на DIN-рейку 35 мм защёлкой. Ширина 4 модуля по 9 мм (36 мм), габариты 85 × 36 × 78,5 мм, вес 0,25 кг. Изоляция 500 В AC, импульсное выдерживаемое напряжение 6 кВ. Защита IP20, в модульном корпусе IP40, рабочая температура −35…+70 °C. Ресурс: 20000 механических и 10000 электрических циклов.
Похожие модели
HimelКонтактор Himel HDC3-8011 80A 380В/400В 50/60Гц49 126 ₸В наличии
HimelКонтактор Himel HDC3-8011 80A 220В/230В 50/60Гц49 126 ₸В наличии
Schneider ElectricВыключатель дифференциального тока SE EASY9 4P 63A 30мА49 696 ₸В наличии
Schneider ElectricКонтактор SE LC1E65M5 65A 1НО+1НЗ 220В 50ГЦ49 844 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F74201?
У Schneider Electric A9F74201: номинальный ток [In] — 1 А; количество полюсов — 2; тип расцепителя — Термомагнитный; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F74201?
У Schneider Electric A9F74201: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20; рабочая температура — −35…+70 °C.
Чем Schneider Electric A9F74201 отличается от Выключатель дифференциального тока SE EASY9 4P 63A 30мА?
По ключевым строкам модели расходятся так: описание полюсов — 2P у Schneider Electric A9F74201, 4P у Выключатель дифференциального тока SE EASY9 4P 63A 30мА; серия — Acti 9 iC60 у Schneider Electric A9F74201, Easy9 у Выключатель дифференциального тока SE EASY9 4P 63A 30мА; тип сети — Переменный ток, постоянный ток у Schneider Electric A9F74201, Переменный ток (AC) у Выключатель дифференциального тока SE EASY9 4P 63A 30мА. Полное сравнение — в таблицах характеристик обеих карточек, Выключатель дифференциального тока SE EASY9 4P 63A 30мА показана в блоке «Похожие модели».
Для чего предназначен Schneider Electric A9F74201?
У Schneider Electric A9F74201: тип устройства — Автоматический выключатель iC60N; область применения — Распределение.
В каких условиях работает и как устанавливается Schneider Electric A9F74201?
У Schneider Electric A9F74201: рабочая температура — −35…+70 °C; класс защиты IP — IP20; монтаж — DIN-рейка 35 мм, защёлкивающийся.
