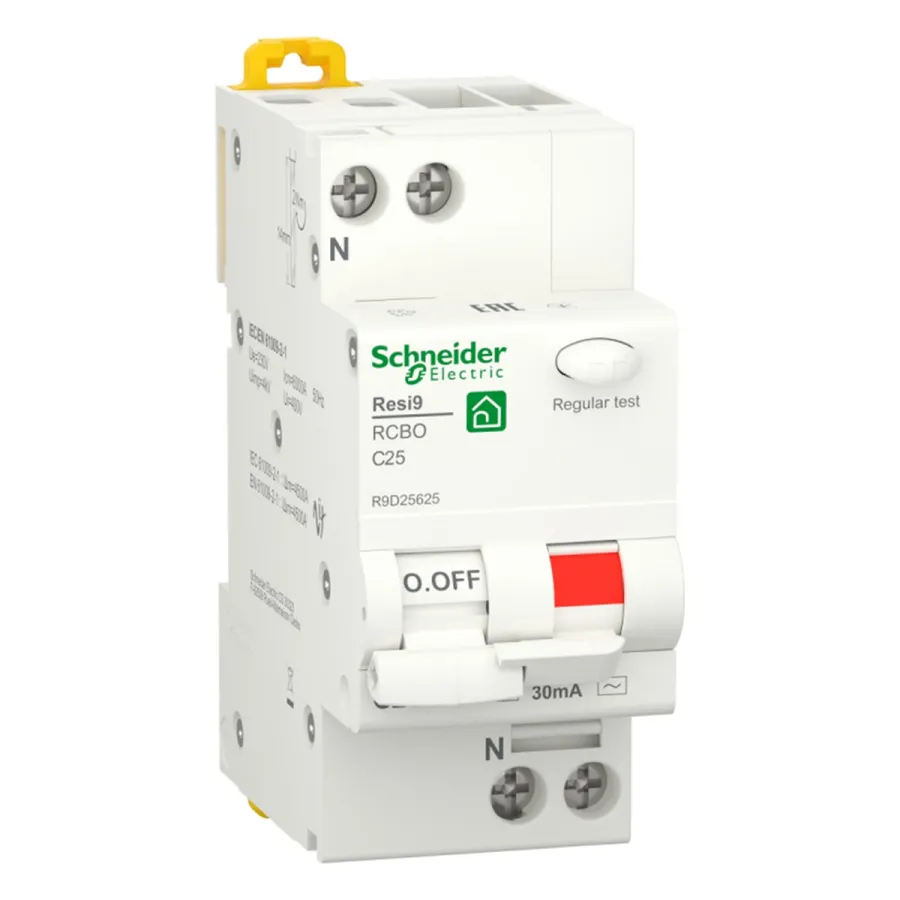

Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Дифавтомат Schneider Electric: 1P, 25 А, 30 мА.
- АртикулONS-C42328
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Механическая износостойкость | 20000 циклов |
|---|---|
| Электрическая износостойкость | 7500 циклов |
| Описание полюсов | 1P + N |
| Номинальный ток [In] | 25 А |
| Монтаж | DIN-рейка, защёлкивающийся |
| Серия | Resi9 |
| Тип устройства | Автоматический выключатель дифференциального тока (АВДТ) |
| Положение нейтрали | Слева |
Все характеристики (25)
| Тип сети | Переменный ток |
|---|---|
| Тип расцепителя | Термомагнитный |
| Обозначение кривой | C |
| Чувствительность по току утечки | 30 мА |
| Класс защиты от тока утечки | Тип AC |
| Отключающая способность | 6000 А, переменный ток 50 Гц (EN/IEC 61009-2-1) |
| Номинальное рабочее напряжение [Ue] | 230 В переменного тока 50 Гц |
| Предел срабатывания электромагнитного расцепителя | 5…10 × In |
| Номинальное напряжение изоляции [Ui] | 400 В |
| Номинальное импульсное выдерживаемое напряжение [Up] | 4 кВ |
| Ширина в модулях 9 мм | 4 |
| Габариты (В×Ш×Г) | 82 × 36 × 70,5 мм |
| Вес нетто | 186 г |
| Соединения – клеммы | Туннельного типа, 1…16 мм² жёсткий / 1…10 мм² гибкий; момент затяжки 2 Н·м |
| Стандарты | EN/IEC 61009-2-1, EN/IEC 61009-1 |
| Класс защиты IP | IP20 |
| Рабочая температура окружающей среды | −25…+60 °C |
Что это значит на практике
- Номинал 25 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 1P: разрывает только фазу — обычная защита групповой линии в однофазном щите.
- Уставка 30 мА — защита человека: линия снимается раньше, чем ток через тело станет опасным. Такие аппараты ставят на розеточные группы, ванные и уличные линии.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Schneider Electric из серии Resi9 — дифференциальный автоматический выключатель (АВДТ) 1P+N на 25 А с кривой C. Один аппарат совмещает защиту от перегрузки и короткого замыкания с защитой от тока утечки: на группу в щите ставится один аппарат шириной 4 модуля вместо связки из автомата и УЗО.
Чувствительность по току утечки 30 мА, тип AC — аппарат рассчитан на переменный ток. Отключающая способность 6 кА по EN/IEC 61009-2-1, напряжение 230 В, электромагнитный расцепитель срабатывает при 5…10 × In. Нейтраль расположена слева — учтите это при разводке шин и перемычек.
Корпус 82 × 36 × 70,5 мм, ширина 4 модуля по 9 мм, крепление на DIN-рейку защёлкой. Клеммы туннельные: жёсткий провод 1…16 мм², гибкий 1…10 мм², момент затяжки 2 Н·м. Исполнение IP20, рабочая температура −25…+60 °C — для установки внутри щита.
Похожие модели
Schneider ElectricКонтактор SE LC1E40Q5 40A 1НО+1НЗ 380В 50ГЦ46 525 ₸В наличии
Schneider ElectricДифференциальный автоматический выключатель SE АВДТ 1P+N C 16A 6 kA 30мА АС45 409 ₸В наличии
iPowerАвтоматический выключатель iPower ВА57-400 3P 400A45 090 ₸В наличии
HimelКонтактор Himel HDC3-8011 80A 380В/400В 50/60Гц49 126 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС?
У Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС: номинальный ток [In] — 25 А; чувствительность по току утечки — 30 мА; тип расцепителя — Термомагнитный; номинальное рабочее напряжение [Ue] — 230 В переменного тока 50 Гц; монтаж — DIN-рейка, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС?
У Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС: электрическая износостойкость — 7500 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20.
Чем Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС отличается от Schneider Electric LC1E40Q5?
По ключевым строкам модели расходятся так: механическая износостойкость — 20000 циклов у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС, 5 000 000 циклов у Schneider Electric LC1E40Q5; электрическая износостойкость — 7500 циклов у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС, 900 000 циклов AC-3 у Schneider Electric LC1E40Q5; монтаж — DIN-рейка, защёлкивающийся у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС, на DIN-рейку или панель у Schneider Electric LC1E40Q5. Полное сравнение — в таблицах характеристик обеих карточек, Schneider Electric LC1E40Q5 показана в блоке «Похожие модели».
В каких условиях работает и как устанавливается Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС?
У Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС: класс защиты IP — IP20; монтаж — DIN-рейка, защёлкивающийся.
Какие основные характеристики у Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС?
У Дифференциальный автоматический выключатель SE АВДТ 1P+N C 25A 6 kA 30мА АС: механическая износостойкость — 20000 циклов; электрическая износостойкость — 7500 циклов; описание полюсов — 1P + N; номинальный ток [In] — 25 А; монтаж — DIN-рейка, защёлкивающийся.
