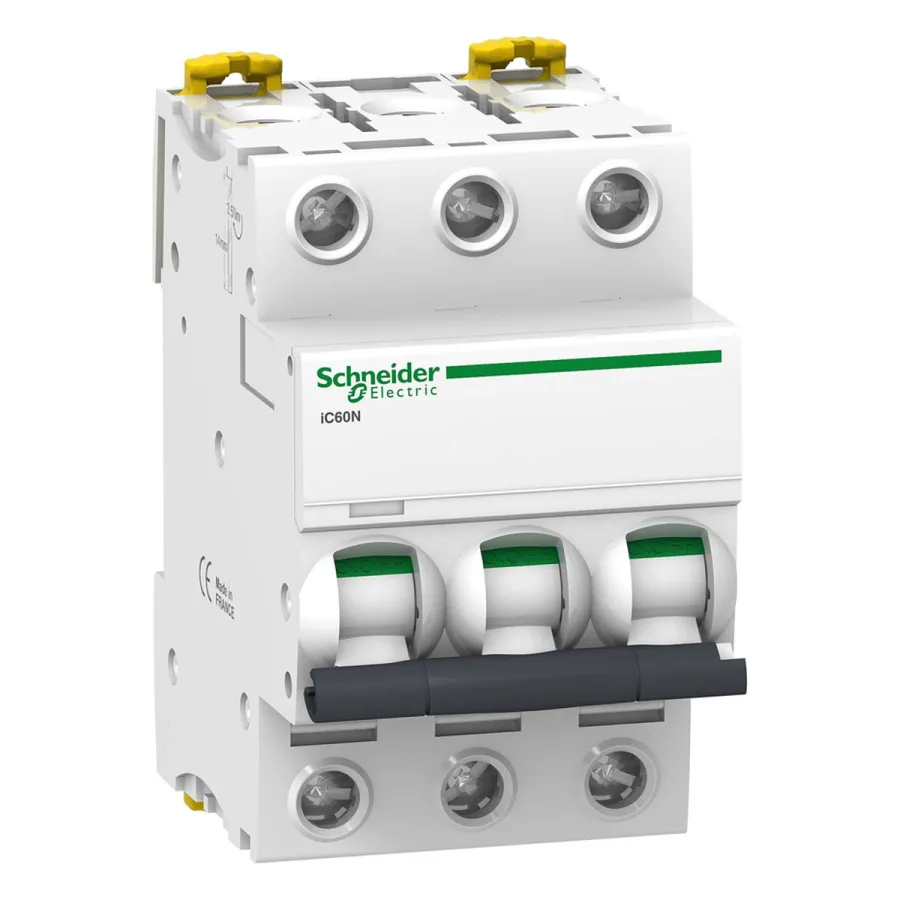

Автоматический выключатель SE A9F79340 Acti9 iC60N 3П 40A C 6кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F79340: 3P, 40 А, характеристика C.
- АртикулONS-D75310
- МодельA9F79340
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 3 (3P, защищённых полюсов — 3) |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Тип | iC60N |
| Электрическая износостойкость | 10000 циклов |
| Номинальный ток [In] | 40 А |
| Монтаж | Защёлкивание на DIN-рейку 35 мм |
| Серия | Acti9 iC60 |
| Тип сети | Переменный ток, постоянный ток |
Все характеристики (23)
| Тип расцепителя | Тепломагнитный |
|---|---|
| Кривая отключения | C |
| Стандарты | IEC 60947-2, IEC 60898-1 |
| Номинальное рабочее напряжение [Ue] | 12…133 В, 220…240 В, 380…415 В, 440 В переменного тока 50/60 Гц; ≤ 180 В постоянного тока |
| Отключающая способность | 6000 А (Icn) при 400 В AC по IEC 60898-1 |
| Предельная отключающая способность | 36 кА (Icu) при 12…133 В AC; 20 кА при 220…240 В AC; 10 кА при 380…415 В AC; 6 кА при 440 В AC; 10 кА при ≤ 180 В DC — по IEC 60947-2 |
| Класс ограничения энергии | 3 по IEC 60898-1 |
| Номинальное напряжение изоляции [Ui] | 500 В AC 50/60 Гц по IEC 60947-2 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ по IEC 60947-2 |
| Ширина в модулях 9 мм | 6 |
| Размеры (В×Ш×Г) | 85 × 54 × 78,5 мм |
| Масса нетто | 0,375 кг |
| Класс защиты IP | IP20 по IEC 60529 (IP40 в модульном щите класса II) |
| Рабочая температура | −35…+70 °C |
| Присоединение | Одиночная клемма (сверху или снизу): 1…35 мм² жёсткий медный, 1…25 мм² гибкий медный; момент затяжки 3,5 Н·м |
Что это значит на практике
- Номинал 40 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 3P: три полюса — под трёхфазную нагрузку: двигатель, насос, станок или ввод трёхфазного щита.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Автоматический выключатель iC60N серии Acti9 на 40 А, три полюса, кривая C, тепломагнитный расцепитель. Подходит для защиты трёхфазной линии средней мощности в распределительном щите. Корпус шириной 54 мм (6 модулей по 9 мм), высотой 85 мм и глубиной 78,5 мм, масса нетто 0,375 кг. Крепится защёлкой на DIN-рейку 35 мм.
Цифры, на которые стоит опираться: отключающая способность 6 кА (Icn) при 400 В AC по IEC 60898-1; предельная (Icu) по IEC 60947-2 — 20 кА при 220…240 В и 10 кА при 380…415 В, 6 кА при 440 В. Класс ограничения энергии 3, напряжение изоляции 500 В AC, импульсное выдерживаемое напряжение 6 кВ.
Присоединение — одиночная клемма сверху или снизу: жёсткий медный 1…35 мм², гибкий медный 1…25 мм², момент затяжки 3,5 Н·м. Степень защиты IP20, внутри модульного щита класса II — IP40; работает от −35 до +70 °C.
Похожие модели
Schneider ElectricДифференциальный автоматический выключатель SE EASY9 1P+N C 10A 30мА AC22 308 ₸В наличии
Schneider ElectricАвтоматический выключатель SE A9F79332 Acti9 iC60N 3П 32A C 6кА22 327 ₸В наличии
Schneider ElectriciMX+OF Расцепитель SE A9A26946 Acti9 100-415В АС22 015 ₸В наличии
Schneider ElectricДифференциальный автоматический выключатель SE EASY9 1P+N C 20A 30мА AC21 922 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F79340?
У Schneider Electric A9F79340: номинальный ток [In] — 40 А; количество полюсов — 3 (3P, защищённых полюсов — 3); отключающая способность — 6000 А (Icn) при 400 В AC по IEC 60898-1; тип расцепителя — Тепломагнитный; монтаж — Защёлкивание на DIN-рейку 35 мм. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F79340?
У Schneider Electric A9F79340: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; рабочая температура — −35…+70 °C.
Чем Schneider Electric A9F79340 отличается от Дифференциальный автоматический выключатель SE EASY9 1P+N C 10A 30мА AC?
По ключевым строкам модели расходятся так: серия — Acti9 iC60 у Schneider Electric A9F79340, Easy9 у Дифференциальный автоматический выключатель SE EASY9 1P+N C 10A 30мА AC; тип сети — Переменный ток, постоянный ток у Schneider Electric A9F79340, Переменный ток (AC) у Дифференциальный автоматический выключатель SE EASY9 1P+N C 10A 30мА AC. Полное сравнение — в таблицах характеристик обеих карточек, Дифференциальный автоматический выключатель SE EASY9 1P+N C 10A 30мА AC показана в блоке «Похожие модели».
В каких условиях работает и как устанавливается Schneider Electric A9F79340?
У Schneider Electric A9F79340: рабочая температура — −35…+70 °C; класс защиты IP — IP20 по IEC 60529 (IP40 в модульном щите класса II); монтаж — Защёлкивание на DIN-рейку 35 мм.
Какие основные характеристики у Schneider Electric A9F79340?
У Schneider Electric A9F79340: количество полюсов — 3 (3P, защищённых полюсов — 3); механическая износостойкость — 20000 циклов; тип — iC60N; электрическая износостойкость — 10000 циклов; номинальный ток [In] — 40 А.
