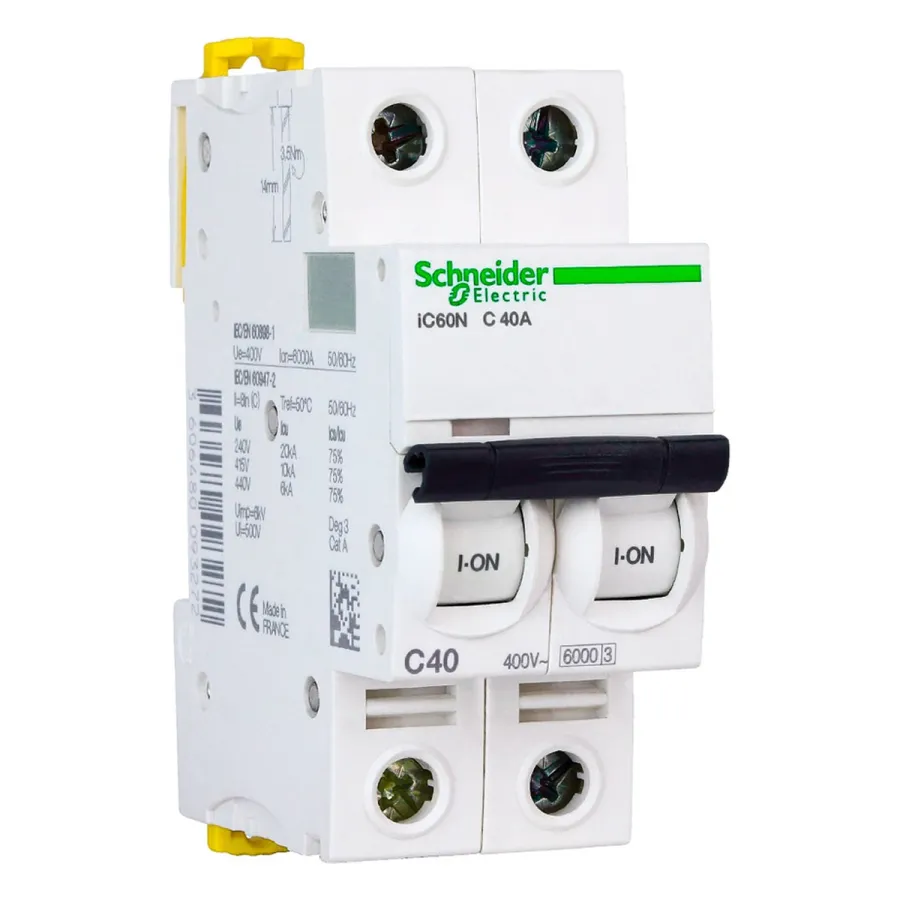

Автоматический выключатель SE A9F79240 Acti9 iC60N 2P C 40A 6 kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F79240: 40 А, количество полюсов 2, применение — распределение.
- АртикулONS-62EE6D
- МодельA9F79240
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 2 |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Тип | iC60N |
| Электрическая износостойкость | 10000 циклов |
| Номинальный ток [In] | 40 А |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 iC60 |
| Тип устройства | Автоматический выключатель |
Все характеристики (24)
| Область применения | Распределение |
|---|---|
| Тип сети | Переменный ток / постоянный ток |
| Тип расцепителя | Термомагнитный |
| Кривая срабатывания | C |
| Частота сети | 50/60 Гц |
| Номинальное рабочее напряжение [Ue] | 12…133 В, 220…240 В, 380…415 В, 440 В переменного тока 50/60 Гц; ≤ 125 В постоянного тока |
| Отключающая способность | 6000 А (6 кА) Icn при 400 В переменного тока по EN/IEC 60898-1 |
| Предел электромагнитного отключения | 8 × In ±20 % |
| Класс ограничения энергии | 3 по EN/IEC 60898-1 |
| Номинальное напряжение изоляции [Ui] | 500 В |
| Номинальное импульсное выдерживаемое напряжение [Up] | 6 кВ |
| Габариты (В×Ш×Г) | 85 × 36 × 78,5 мм |
| Вес нетто | 0,25 кг |
| Класс защиты IP | IP20 (IP40 в модульном корпусе) |
| Рабочая температура | −35…+70 °C |
| Температура хранения | −40…+85 °C |
Что это значит на практике
- Номинал 40 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 2P: разрывает фазу и ноль: так ставят вводные аппараты и линии влажных помещений, где напряжение нужно снять полностью.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Автоматический выключатель Acti 9 iC60N на 40 А, два полюса, термомагнитный расцепитель, кривая C. Предназначен для распределения: ставится в групповую или вводную линию щита, где нагрузка требует защиты именно на 40 А. Корпус 36 мм шириной и 85 мм высотой крепится защёлкой на DIN-рейку 35 мм, вес нетто 0,25 кг.
Главное при подборе — стойкость к току короткого замыкания. Номинальная отключающая способность 6 кА при 400 В, а предельная (Icu) выше: 20 кА при 220…240 В и 10 кА при 380…415 В. Электромагнитный порог — 8 × In ±20 %. Сеть может быть переменной 50/60 Гц или постоянной до 125 В.
Диапазон рабочих температур −35…+70 °C, хранить можно при −40…+85 °C. Степень защиты IP20, внутри модульного корпуса IP40. Заявленный ресурс — 20000 циклов механических и 10000 электрических.
Похожие модели
iPowerКонтактор iPower CJX2-D65 AC 220V21 080 ₸В наличии
HimelКонтактор Himel HDC3-5011 50A 220В/230В 50/60Гц20 927 ₸В наличии
Schneider ElectricАвтоматический выключатель SE R9F02350 (АВ) 3P B 50A 6 kA21 892 ₸В наличии
Schneider ElectricДифференциальный автоматический выключатель SE EASY9 1P+N C 25A 30мА AC20 800 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F79240?
У Schneider Electric A9F79240: номинальный ток [In] — 40 А; количество полюсов — 2; тип расцепителя — Термомагнитный; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F79240?
У Schneider Electric A9F79240: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20 (IP40 в модульном корпусе); рабочая температура — −35…+70 °C.
Чем Schneider Electric A9F79240 отличается от Дифференциальный автоматический выключатель SE EASY9 1P+N C 25A 30мА AC?
По ключевым строкам модели расходятся так: серия — Acti 9 iC60 у Schneider Electric A9F79240, Easy9 у Дифференциальный автоматический выключатель SE EASY9 1P+N C 25A 30мА AC; тип сети — Переменный ток / постоянный ток у Schneider Electric A9F79240, Переменный ток (AC) у Дифференциальный автоматический выключатель SE EASY9 1P+N C 25A 30мА AC; частота сети — 50/60 Гц у Schneider Electric A9F79240, 50 Гц у Дифференциальный автоматический выключатель SE EASY9 1P+N C 25A 30мА AC. Полное сравнение — в таблицах характеристик обеих карточек, Дифференциальный автоматический выключатель SE EASY9 1P+N C 25A 30мА AC показана в блоке «Похожие модели».
Для чего предназначен Schneider Electric A9F79240?
У Schneider Electric A9F79240: тип устройства — Автоматический выключатель; область применения — Распределение.
В каких условиях работает и как устанавливается Schneider Electric A9F79240?
У Schneider Electric A9F79240: рабочая температура — −35…+70 °C; класс защиты IP — IP20 (IP40 в модульном корпусе); монтаж — DIN-рейка 35 мм, защёлкивающийся.
