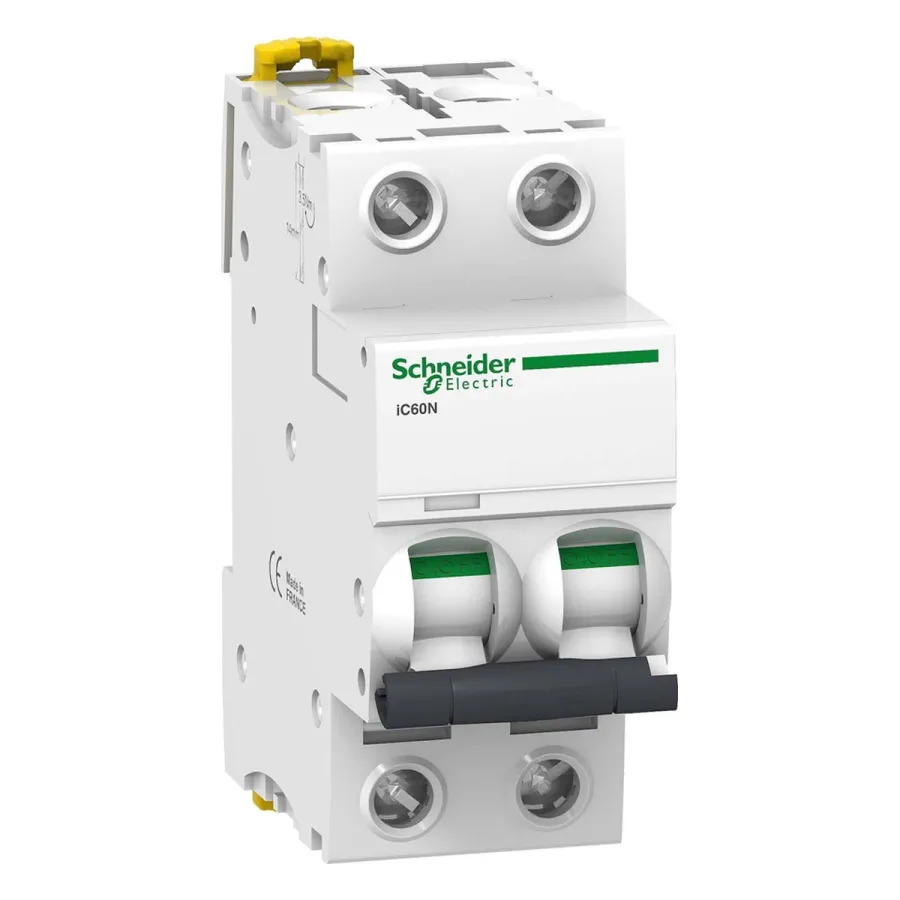

Автоматический выключатель SE A9F79250 Acti9 iC60N 2P C 50A 6 kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F79250: 50 А, количество полюсов 2, применение — распределение.
- АртикулONS-4F3487
- МодельA9F79250
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 2 |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Тип | iC60N |
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 2P |
| Номинальный ток [In] | 50 А |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 iC60 |
Все характеристики (30)
| Тип устройства | Автоматический выключатель |
|---|---|
| Область применения | Распределение |
| Тип сети | Переменный ток, постоянный ток |
| Тип расцепителя | Термомагнитный |
| Кривая расцепления | C |
| Порог электромагнитного расцепления | 8 × In ±20 % |
| Номинальное рабочее напряжение [Ue] | 220…240 В / 380…415 В / 440 В переменного тока 50/60 Гц; ≤ 125 В постоянного тока |
| Частота сети | 50/60 Гц |
| Отключающая способность | 6000 А Icn при 400 В (EN/IEC 60898-1) |
| Предельная отключающая способность | 10 кА Icu при 380…415 В; 20 кА при 220…240 В; 6 кА при 440 В; 10 кА при ≤ 125 В DC (EN/IEC 60947-2) |
| Номинальное напряжение изоляции [Ui] | 500 В |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Класс ограничения энергии | 3 |
| Ширина в модулях (шаг 9 мм) | 4 |
| Габариты (В × Ш × Г) | 85 × 36 × 78,5 мм |
| Вес нетто | 0,25 кг |
| Сечение подключаемых проводников | 1…35 мм² жёсткий медный; 1…25 мм² гибкий медный |
| Момент затяжки | 3,5 Н·м |
| Класс защиты IP | IP20 (IP40 в модульном корпусе) |
| Рабочая температура | −35…+70 °C |
| Температура хранения | −40…+85 °C |
| Стандарты | EN/IEC 60947-2, EN/IEC 60898-1 |
Что это значит на практике
- Номинал 50 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 2P: разрывает фазу и ноль: так ставят вводные аппараты и линии влажных помещений, где напряжение нужно снять полностью.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Двухполюсный выключатель Acti 9 iC60N на 50 А с кривой C и термомагнитным расцепителем. Номинал высокий, поэтому его обычно выбирают для вводной или мощной групповой линии в распределительном щите. Ширина — 4 модуля по 9 мм (36 мм), высота 85 мм, глубина 78,5 мм; монтаж защёлкой на DIN-рейку 35 мм.
Смотрите на цифры по токам короткого замыкания: 6 кА Icn при 400 В по EN/IEC 60898-1, а по EN/IEC 60947-2 предельная способность — 20 кА при 220…240 В, 10 кА при 380…415 В и 6 кА при 440 В. Порог электромагнитного расцепления 8 × In ±20 %. Класс ограничения энергии — 3.
Для подключения: клеммы принимают жёсткий медный провод 1…35 мм² и гибкий 1…25 мм², момент затяжки 3,5 Н·м. Рабочая температура −35…+70 °C, степень защиты IP20 (IP40 в модульном корпусе).
Похожие модели
CHINTАвтоматический выключатель CHINT NXM-160S/3P 160A 36кА27 169 ₸В наличии
Schneider ElectricДифференциальный автоматический выключатель SE EASY9 1P+N C 32A 30мА AC25 932 ₸В наличии
Schneider ElectricКонтакт состояния SE A9A26929 Acti9 OF+OF/SD IC6025 530 ₸В наличии
Schneider ElectricКнопка двойная SE XB4BL73415 22мм с маркировкой27 959 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F79250?
У Schneider Electric A9F79250: номинальный ток [In] — 50 А; количество полюсов — 2; отключающая способность — 6000 А Icn при 400 В (EN/IEC 60898-1); тип расцепителя — Термомагнитный; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F79250?
У Schneider Electric A9F79250: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20 (IP40 в модульном корпусе); рабочая температура — −35…+70 °C.
Чем Schneider Electric A9F79250 отличается от Дифференциальный автоматический выключатель SE EASY9 1P+N C 32A 30мА AC?
По ключевым строкам модели расходятся так: серия — Acti 9 iC60 у Schneider Electric A9F79250, Easy9 у Дифференциальный автоматический выключатель SE EASY9 1P+N C 32A 30мА AC; тип сети — Переменный ток, постоянный ток у Schneider Electric A9F79250, Переменный ток (AC) у Дифференциальный автоматический выключатель SE EASY9 1P+N C 32A 30мА AC; частота сети — 50/60 Гц у Schneider Electric A9F79250, 50 Гц у Дифференциальный автоматический выключатель SE EASY9 1P+N C 32A 30мА AC. Полное сравнение — в таблицах характеристик обеих карточек, Дифференциальный автоматический выключатель SE EASY9 1P+N C 32A 30мА AC показана в блоке «Похожие модели».
Для чего предназначен Schneider Electric A9F79250?
У Schneider Electric A9F79250: тип устройства — Автоматический выключатель; область применения — Распределение.
В каких условиях работает и как устанавливается Schneider Electric A9F79250?
У Schneider Electric A9F79250: рабочая температура — −35…+70 °C; класс защиты IP — IP20 (IP40 в модульном корпусе); монтаж — DIN-рейка 35 мм, защёлкивающийся.
