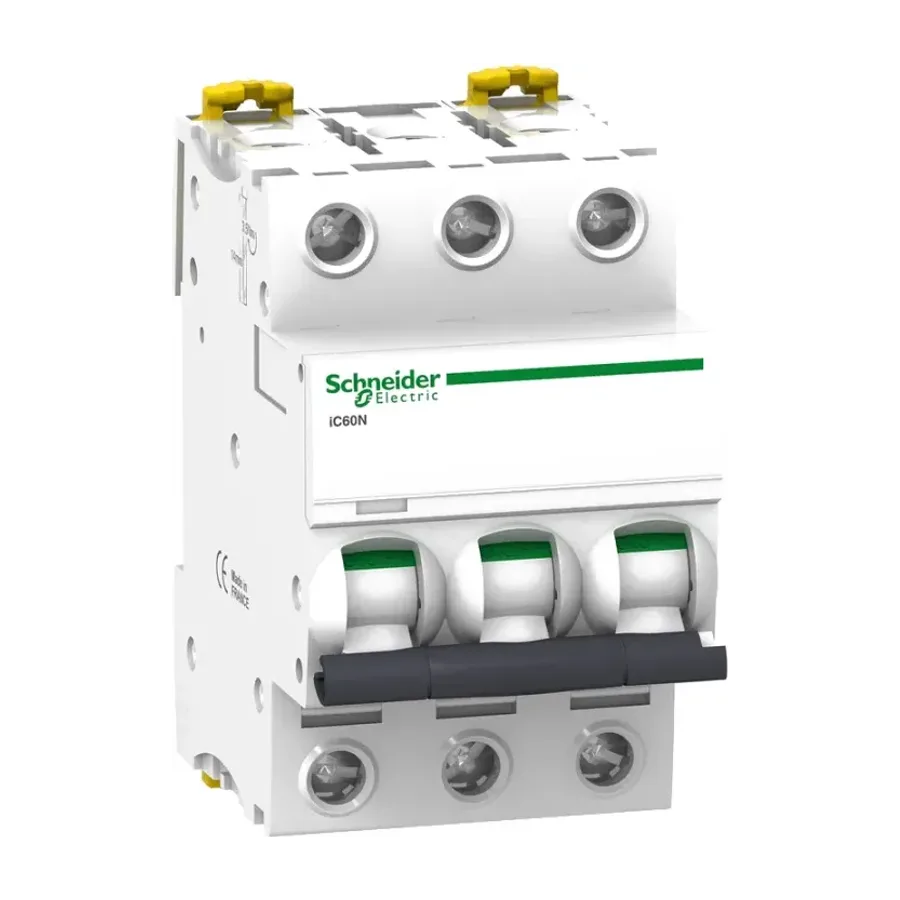

Автоматический выключатель SE A9F79306 Acti9 iC60N 3П 6A C 6кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F79306: 3P, 6 А, применение — распределение.
- АртикулONS-246619
- МодельA9F79306
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Механическая износостойкость | 20000 циклов |
|---|---|
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 3P |
| Номинальный ток [In] | 6 А |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 |
| Тип устройства | Автоматический выключатель |
| Краткое название устройства | iC60N |
Все характеристики (25)
| Область применения | Распределение |
|---|---|
| Число защищённых полюсов | 3 |
| Тип сети | Переменный ток, постоянный ток |
| Тип расцепителя | Термомагнитный |
| Обозначение кривой | C |
| Частота сети | 50/60 Гц |
| Номинальное рабочее напряжение [Ue] | 12…133 В AC; 220…240 В AC; 380…415 В AC; 440 В AC; ≤ 180 В DC |
| Отключающая способность | 6000 А Icn при 400 В AC (EN/IEC 60898-1) |
| Предельная отключающая способность | 36 кА Icu при 12…133 В AC; 20 кА при 220…240 В AC; 10 кА при 380…415 В AC; 6 кА при 440 В AC; 10 кА при ≤ 180 В DC (EN/IEC 60947-2) |
| Класс токоограничения | 3 (EN/IEC 60898-1) |
| Номинальное напряжение изоляции [Ui] | 500 В AC |
| Ширина в шагах 9 мм | 6 |
| Габариты (Ш×В×Г) | 54 × 85 × 78,5 мм |
| Вес нетто | 0,375 кг |
| Класс защиты IP | IP20; IP40 в модульном корпусе |
| Рабочая температура окружающей среды | −35…+70 °C |
| Стандарты | EN/IEC 60947-2, EN/IEC 60898-1 |
Что это значит на практике
- Номинал 6 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 3P: три полюса — под трёхфазную нагрузку: двигатель, насос, станок или ввод трёхфазного щита.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Трёхполюсный автоматический выключатель Acti 9 iC60N на 6 А с термомагнитным расцепителем и кривой C. Малый номинал и три полюса подходят для защиты небольшой трёхфазной нагрузки: например, цепей управления или отдельного маломощного потребителя. Занимает 6 модулей по 9 мм, то есть 54 мм по ширине, весит 0,375 кг и защёлкивается на DIN-рейку 35 мм.
При выборе обратите внимание на отключающую способность: 6 кА Icn при 400 В AC, а предельная (Icu) — 20 кА при 220…240 В и 10 кА при 380…415 В. Класс токоограничения — 3. Аппарат допускает и постоянный ток, но по напряжению здесь предел ≤ 180 В DC.
Монтажнику: рабочая температура окружающей среды −35…+70 °C, степень защиты IP20, а в модульном корпусе IP40. Ресурс — 20000 механических и 10000 электрических циклов, стандарты EN/IEC 60947-2 и EN/IEC 60898-1.
Похожие модели
Schneider ElectricКнопочный выключатель мех-м MERTEN MTN3155-0000 D-Life 2х клавишный24 251 ₸В наличии
Schneider ElectricАвтоматический выключатель SE A9F75110 Acti9 iC60N 1P 10A D 6 kA24 192 ₸В наличии
CHINTАвтоматический выключатель CHINT NM1-125S/3P 25A 25кА24 015 ₸В наличии
CHINTАвтоматический выключатель CHINT NM1-125S/3P 125A 25кА23 994 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F79306?
У Schneider Electric A9F79306: номинальный ток [In] — 6 А; отключающая способность — 6000 А Icn при 400 В AC (EN/IEC 60898-1); тип расцепителя — Термомагнитный; номинальное рабочее напряжение [Ue] — 12…133 В AC; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F79306?
У Schneider Electric A9F79306: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20.
Чем Schneider Electric A9F79306 отличается от Schneider Electric MTN3155-0000?
По ключевым строкам модели расходятся так: номинальный ток [In] — 6 А у Schneider Electric A9F79306, 10 А у Schneider Electric MTN3155-0000; монтаж — DIN-рейка 35 мм, защёлкивающийся у Schneider Electric A9F79306, Скрытый у Schneider Electric MTN3155-0000; серия — Acti 9 у Schneider Electric A9F79306, Merten у Schneider Electric MTN3155-0000. Полное сравнение — в таблицах характеристик обеих карточек, Schneider Electric MTN3155-0000 показана в блоке «Похожие модели».
Для чего предназначен Schneider Electric A9F79306?
У Schneider Electric A9F79306: тип устройства — Автоматический выключатель; область применения — Распределение.
В каких условиях работает и как устанавливается Schneider Electric A9F79306?
У Schneider Electric A9F79306: класс защиты IP — IP20; монтаж — DIN-рейка 35 мм, защёлкивающийся.
