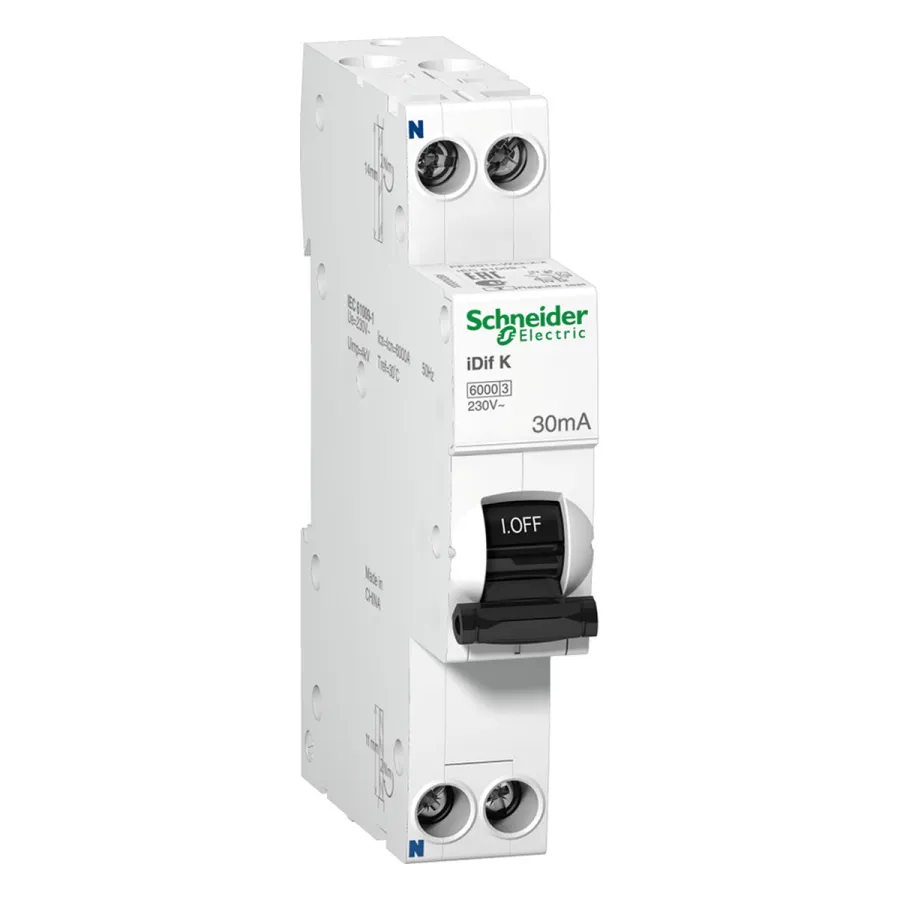

Дифференциальный автомат SE A9D49625 Acti9 1P+N 25A 1 модуль 18мм C 30мА тип A 6кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Дифавтомат Schneider Electric A9D49625: 1P, 25 А, характеристика C.
- АртикулONS-3100E6
- МодельA9D49625
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Механическая износостойкость | 20000 циклов |
|---|---|
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 1P + N |
| Номинальный ток [In] | 25 А при 30 °C |
| Монтаж | DIN-рейка, защёлкивающийся |
| Серия | Acti 9 |
| Тип устройства | Автоматический выключатель дифференциального тока iDif K |
| Число защищённых полюсов | 1 |
Все характеристики (25)
| Кривая отключения | C |
|---|---|
| Чувствительность по току утечки | 30 мА |
| Класс защиты от тока утечки | Тип A |
| Отключающая способность | 6000 А (Icn) при 230 В AC 50 Гц |
| Номинальное рабочее напряжение [Ue] | 230 В AC 50 Гц |
| Номинальное напряжение изоляции [Ui] | 400 В AC 50 Гц |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 4 кВ |
| Тип сети | Переменный ток, 50 Гц |
| Тип расцепителя | Термомагнитный |
| Предел электромагнитного отключения | 5…10 × In |
| Класс ограничения | 3 |
| Ширина | 18 мм (2 шага по 9 мм) |
| Габариты (В×Ш×Г) | 93 × 18 × 70 мм |
| Вес нетто | 136 г |
| Класс защиты IP | IP20 |
| Рабочая температура | −25…+55 °C |
| Стандарты | IEC 61009-1 |
Что это значит на практике
- Номинал 25 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 1P: разрывает только фазу — обычная защита групповой линии в однофазном щите.
- Уставка 30 мА — защита человека: линия снимается раньше, чем ток через тело станет опасным. Такие аппараты ставят на розеточные группы, ванные и уличные линии.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Дифференциальный автомат iDif K на 25 А, 1P+N, с кривой C и уставкой утечки 30 мА ставят на более нагруженные линии: бытовую технику, бойлер, группу розеток в мастерской. Один аппарат отключает и при перегрузке с коротким замыканием, и при утечке на землю, а тип A корректно работает с пульсирующим током утечки.
Главное для выбора: номинал 25 А указан при 30 °C, рабочая температура −25…+55 °C, а мгновенное электромагнитное отключение лежит в пределах 5…10 × In, то есть 125…250 А. Отключающая способность 6000 А (Icn) при 230 В AC 50 Гц; напряжение изоляции 400 В, импульсное выдерживаемое 4 кВ. Класс ограничения 3.
Корпус 93 × 18 × 70 мм, ширина 18 мм (2 шага по 9 мм), масса 136 г, монтаж защёлкиванием на DIN-рейку. Механическая износостойкость 20000 циклов, электрическая 10000. Защита IP20 означает установку внутри щита или бокса. Стандарт IEC 61009-1.
Похожие модели
Schneider ElectricВыключатель дифференциального тока SE EASY9 4P 40A 30мА40 438 ₸В наличии
Schneider ElectricВыключатель дифференциального тока SE EASY9 4P 25A 30мА40 190 ₸В наличии
LegrandАвтоматический выключатель Legrand 27257 3П 80A DRX125 20kA термомагнитный40 152 ₸В наличии
LegrandАвтоматический выключатель Legrand 27221 3П 125A DRX125 20kA термомагнитный40 152 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9D49625?
У Schneider Electric A9D49625: номинальный ток [In] — 25 А при 30 °C; отключающая способность — 6000 А (Icn) при 230 В AC 50 Гц; чувствительность по току утечки — 30 мА; тип расцепителя — Термомагнитный; номинальное рабочее напряжение [Ue] — 230 В AC 50 Гц; монтаж — DIN-рейка, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9D49625?
У Schneider Electric A9D49625: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20; рабочая температура — −25…+55 °C.
Чем Schneider Electric A9D49625 отличается от Выключатель дифференциального тока SE EASY9 4P 40A 30мА?
По ключевым строкам модели расходятся так: описание полюсов — 1P + N у Schneider Electric A9D49625, 4P у Выключатель дифференциального тока SE EASY9 4P 40A 30мА; серия — Acti 9 у Schneider Electric A9D49625, Easy9 у Выключатель дифференциального тока SE EASY9 4P 40A 30мА; класс защиты от тока утечки — Тип A у Schneider Electric A9D49625, Тип AC у Выключатель дифференциального тока SE EASY9 4P 40A 30мА. Полное сравнение — в таблицах характеристик обеих карточек, Выключатель дифференциального тока SE EASY9 4P 40A 30мА показана в блоке «Похожие модели».
В каких условиях работает и как устанавливается Schneider Electric A9D49625?
У Schneider Electric A9D49625: рабочая температура — −25…+55 °C; класс защиты IP — IP20; монтаж — DIN-рейка, защёлкивающийся.
Какие основные характеристики у Schneider Electric A9D49625?
У Schneider Electric A9D49625: механическая износостойкость — 20000 циклов; электрическая износостойкость — 10000 циклов; описание полюсов — 1P + N; номинальный ток [In] — 25 А при 30 °C; монтаж — DIN-рейка, защёлкивающийся.
