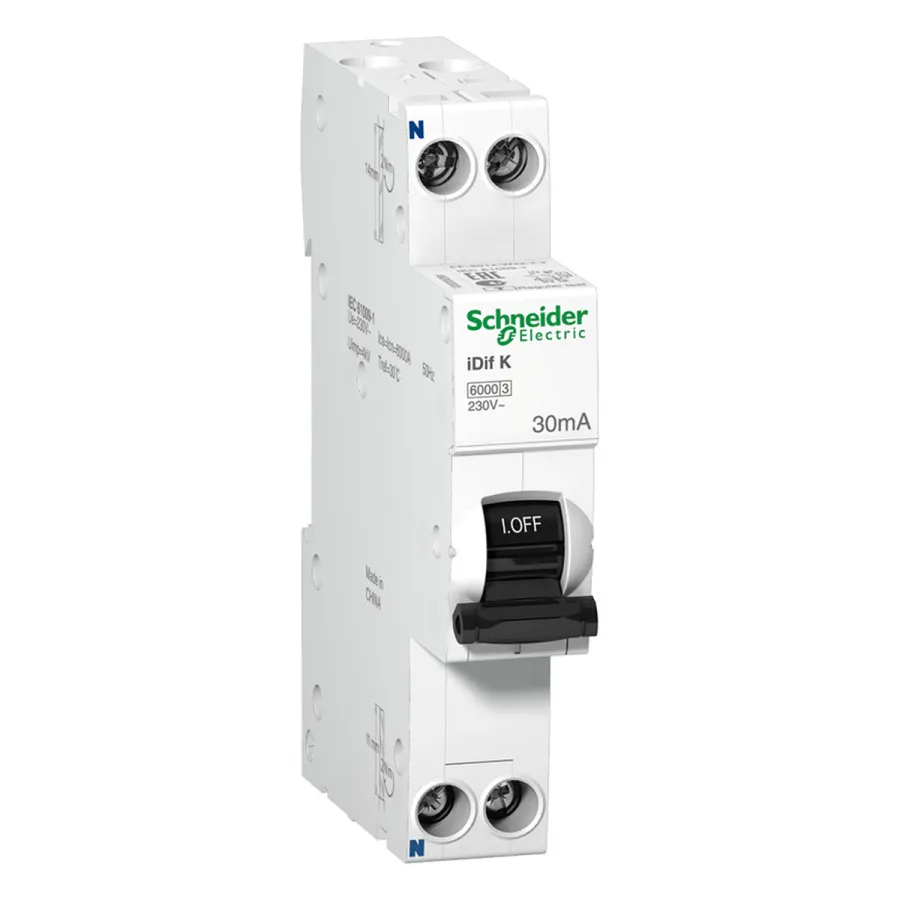

Дифференциальный автомат SE A9D49610 Acti9 1P+N 10A 1 модуль 18мм C 30 мА тип A 6 кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Дифавтомат Schneider Electric A9D49610: 1P, 10 А, 30 мА.
- АртикулONS-40B54C
- МодельA9D49610
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Механическая износостойкость | 20000 циклов |
|---|---|
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 1P + N |
| Номинальный ток [In] | 10 А при 30 °C |
| Монтаж | DIN-рейка, защёлкивание |
| Серия | Acti 9 |
| Наименование продукта | iDif K |
| Тип устройства | Автоматический выключатель дифференциального тока |
Все характеристики (25)
| Число защищённых полюсов | 1 |
|---|---|
| Характеристика срабатывания (кривая) | C |
| Чувствительность по току утечки | 30 мА |
| Класс защиты от тока утечки | тип A |
| Отключающая способность | 6000 А (Icn) при 230 В AC 50 Гц |
| Номинальное рабочее напряжение [Ue] | 230 В AC 50 Гц |
| Номинальное напряжение изоляции [Ui] | 400 В AC 50 Гц |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 4 кВ |
| Тип сети | переменный ток, 50 Гц |
| Тип расцепителя | термомагнитный |
| Предел электромагнитного отключения | 5…10 × In |
| Технология отключения по дифференциальному току | зависящая от напряжения |
| Габариты (В×Ш×Г) | 93 × 18 × 70 мм |
| Вес нетто | 136 г |
| Класс защиты IP | IP20 |
| Рабочая температура | −25…+55 °C |
| Стандарты | IEC 61009-1 |
Что это значит на практике
- Номинал 10 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 1P: разрывает только фазу — обычная защита групповой линии в однофазном щите.
- Уставка 30 мА — защита человека: линия снимается раньше, чем ток через тело станет опасным. Такие аппараты ставят на розеточные группы, ванные и уличные линии.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Дифференциальный автомат iDif K сочетает в одном корпусе защиту от сверхтока и от тока утечки. Вариант 1P+N на 10 А с кривой C и чувствительностью 30 мА подходит для отдельной групповой линии, например освещения или слаботочного щита, где нужна защита людей от поражения током. Тип A означает срабатывание и при пульсирующем токе утечки, а не только при синусоидальном.
На что смотреть: отключающая способность 6000 А (Icn) при 230 В AC 50 Гц и термомагнитный расцепитель с порогом электромагнитного отключения 5…10 × In, то есть 50…100 А для этого номинала. Номинальный ток 10 А указан при 30 °C, рабочая температура −25…+55 °C, поэтому в тёплом щите запас по току стоит оставить.
Устройство занимает 18 мм на DIN-рейке, крепится защёлкой, габариты 93 × 18 × 70 мм, масса 136 г. Ресурс: 20000 механических и 10000 электрических циклов. Защита IP20 — ставить внутри щита. Стандарт IEC 61009-1.
Похожие модели
LegrandАвтоматический выключатель Legrand 27220 3П 63A DRX125 20kA термомагнитный38 327 ₸В наличии
HimelАвтоматический выключатель Himel HDM3SV-125B 3P 100A 25kA с регулировкой37 956 ₸В наличии
HimelАвтоматический выключатель Himel HDM3SV-125B 3P 125A 25kA с регулировкой37 956 ₸В наличии
HimelАвтоматический выключатель Himel HDM3SV-125B 3P 80A 25kA с регулировкой37 956 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9D49610?
У Schneider Electric A9D49610: номинальный ток [In] — 10 А при 30 °C; отключающая способность — 6000 А (Icn) при 230 В AC 50 Гц; чувствительность по току утечки — 30 мА; тип расцепителя — термомагнитный; номинальное рабочее напряжение [Ue] — 230 В AC 50 Гц; монтаж — DIN-рейка, защёлкивание. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9D49610?
У Schneider Electric A9D49610: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20; рабочая температура — −25…+55 °C.
Чем Schneider Electric A9D49610 отличается от Legrand 27220 3П 63A DRX125 20KA?
По ключевым строкам модели расходятся так: номинальный ток [In] — 10 А при 30 °C у Schneider Electric A9D49610, 63 А у Legrand 27220 3П 63A DRX125 20KA; монтаж — DIN-рейка, защёлкивание у Schneider Electric A9D49610, На DIN-рейку (опционально) у Legrand 27220 3П 63A DRX125 20KA; серия — Acti 9 у Schneider Electric A9D49610, DRX 125 у Legrand 27220 3П 63A DRX125 20KA. Полное сравнение — в таблицах характеристик обеих карточек, Legrand 27220 3П 63A DRX125 20KA показана в блоке «Похожие модели».
В каких условиях работает и как устанавливается Schneider Electric A9D49610?
У Schneider Electric A9D49610: рабочая температура — −25…+55 °C; класс защиты IP — IP20; монтаж — DIN-рейка, защёлкивание.
Какие основные характеристики у Schneider Electric A9D49610?
У Schneider Electric A9D49610: механическая износостойкость — 20000 циклов; электрическая износостойкость — 10000 циклов; описание полюсов — 1P + N; номинальный ток [In] — 10 А при 30 °C; монтаж — DIN-рейка, защёлкивание.
