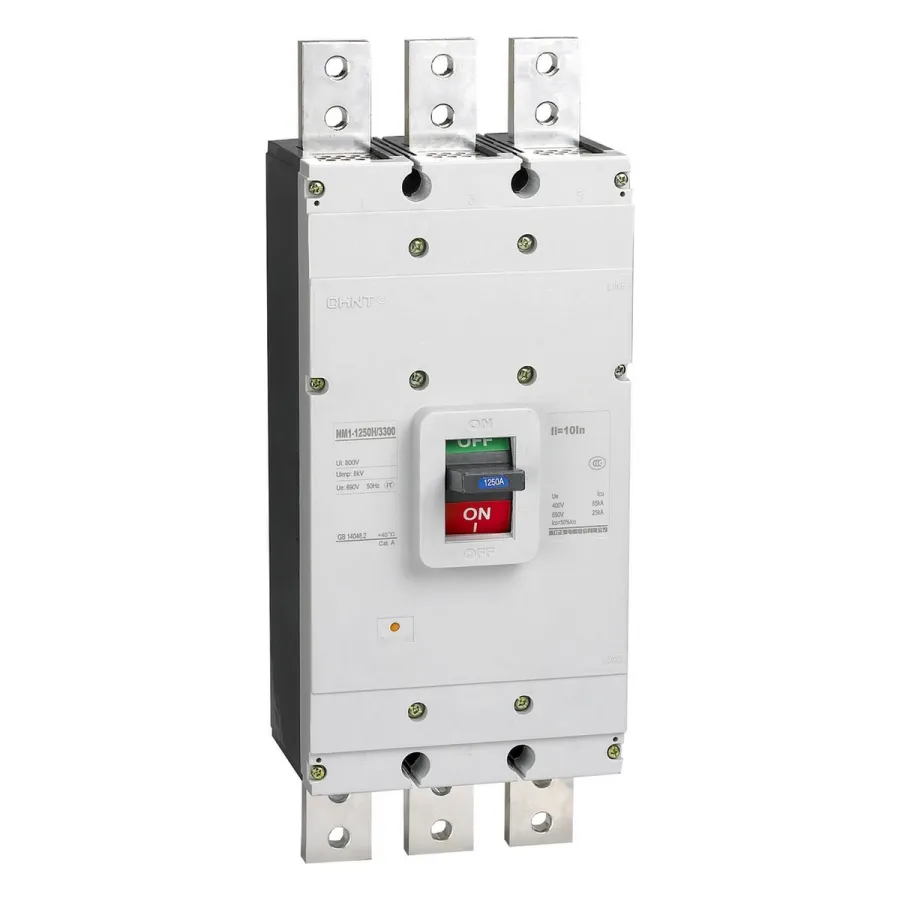

Автоматический выключатель CHINT NM1-1250H/3P 1000A 65кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель CHINT NM1-1250H/3P: 1000 А, 65 кА.
- АртикулONS-9F75E5
- МодельNM1-1250H/3P
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 3 |
|---|---|
| Тип | H — повышенной отключающей способности |
| Номинальный ток [In] | 1000 А |
| Монтаж | фронтальное присоединение; вертикальная и горизонтальная установка |
| Серия | NM1 |
| Тип устройства | Автоматический выключатель в литом корпусе (MCCB) |
| Номинальный ток корпуса | 1250 А |
| Номинальное рабочее напряжение [Ue] | до 690 В AC |
Все характеристики (23)
| Частота | 50/60 Гц |
|---|---|
| Номинальное напряжение изоляции [Ui] | 800 В |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 8 кВ |
| Отключающая способность | 65 кА |
| Предельная отключающая способность | Icu: 85 кА (220/230/240 В), 65 кА (380/400/415 В), 20 кА (660/690 В) |
| Категория применения | A |
| Функция разъединения | есть |
| Стандарт | IEC/EN 60947-2 |
| Класс защиты IP | IP30 |
| Рабочая температура | −5…+40 °C |
| Высота установки | до 2000 м |
| Степень загрязнения | 3 |
| Габариты (Ш×Д×Г) | 210 × 406 × 141 мм (длина с присоединительными пластинами 545 мм) |
| Установочные размеры | 375 мм, 4 отверстия Ø10 мм |
| Дополнительные устройства | независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт |
Что это значит на практике
- Номинальный ток 1000 А — аппарат вводного или магистрального уровня: его ставят на ввод и распределение, а не на конечную розеточную линию.
- 3P: три полюса — под трёхфазную нагрузку: двигатель, насос, станок или ввод трёхфазного щита.
- Отключающая способность 65 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
- Класс IP30 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Автоматический выключатель в литом корпусе (MCCB) серии NM1 исполнения H, то есть с повышенной отключающей способностью. Он трёхполюсный, номинальный ток 1000 А при токе корпуса 1250 А, рабочее напряжение до 690 В AC, частота 50/60 Гц. Такие аппараты ставят на вводах и крупных отходящих линиях распределительных щитов.
Главное при выборе - отключающая способность: 65 кА при 380/400/415 В, 85 кА при 220/230/240 В и 20 кА при 660/690 В. Сравните эти значения с ожидаемым током короткого замыкания в точке установки. Выключатель выполняет функцию разъединения, категория применения A. В перечне дополнительных устройств указаны независимый расцепитель, расцепитель минимального напряжения и вспомогательный контакт.
Присоединение фронтальное, установка вертикальная или горизонтальная, установочные размеры 375 мм с четырьмя отверстиями Ø10 мм. Класс защиты IP30, температура от -5 до +40 °C, высота установки до 2000 м. Габариты 210 × 406 × 141 мм. Стандарт IEC/EN 60947-2.
Похожие модели
HimelУстройство автоматического ввода резерва (АВР) Himel HDQ3HB 400F/3P, 400 А, 50 кА454 535 ₸В наличии
HimelУстройство автоматического ввода резерва (АВР) Himel HDQ3HB 400F/3P, 315 А, 50 кА454 535 ₸В наличии
iPowerКонтактор iPower CJX2-F 800A AC 380V490 190 ₸В наличии
iPowerКонтактор iPower CJX2-F 800A AC 220V490 190 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан CHINT NM1-1250H/3P?
У CHINT NM1-1250H/3P: номинальный ток [In] — 1000 А; количество полюсов — 3; отключающая способность — 65 кА; номинальное рабочее напряжение [Ue] — до 690 В AC; монтаж — фронтальное присоединение. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у CHINT NM1-1250H/3P?
У CHINT NM1-1250H/3P: класс защиты IP — IP30; рабочая температура — −5…+40 °C.
Чем CHINT NM1-1250H/3P отличается от Himel HDQ3HB 400F/3P 400A 50KA?
По ключевым строкам модели расходятся так: количество полюсов — 3 у CHINT NM1-1250H/3P, 3P (трёхполюсный) у Himel HDQ3HB 400F/3P 400A 50KA; серия — NM1 у CHINT NM1-1250H/3P, HDQ3HB у Himel HDQ3HB 400F/3P 400A 50KA. Полное сравнение — в таблицах характеристик обеих карточек, Himel HDQ3HB 400F/3P 400A 50KA показана в блоке «Похожие модели».
В каких условиях работает и как устанавливается CHINT NM1-1250H/3P?
У CHINT NM1-1250H/3P: рабочая температура — −5…+40 °C; класс защиты IP — IP30; монтаж — фронтальное присоединение.
Какие основные характеристики у CHINT NM1-1250H/3P?
У CHINT NM1-1250H/3P: количество полюсов — 3; тип — H — повышенной отключающей способности; номинальный ток [In] — 1000 А; монтаж — фронтальное присоединение; серия — NM1.
