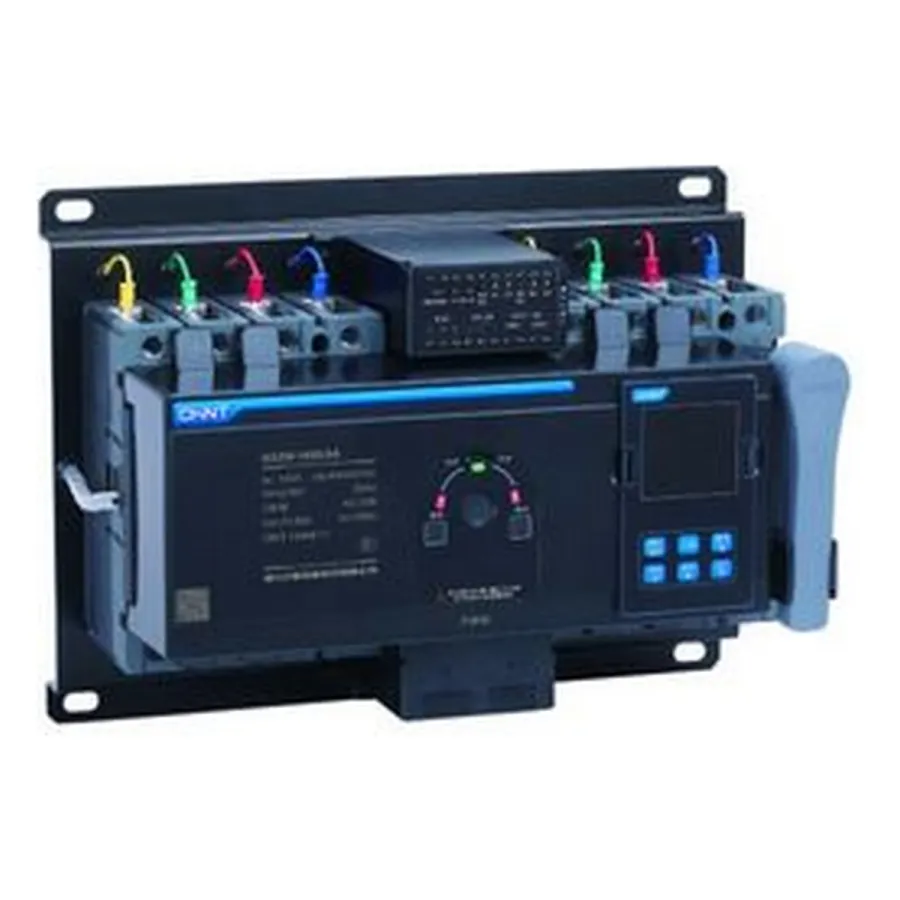

Устройство автоматического ввода резерва CHINT NXZM-160S/3B 160A
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Устройство автоматического ввода резерва (АВР) CHINT NXZM-160S/3B: количество полюсов 3P, номинальный ток [in] 160 А.
- АртикулONS-B1B7FA
- МодельNXZM-160S/3B
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 3P |
|---|---|
| Механическая износостойкость | 8000 циклов |
| Электрическая износостойкость | 2000 циклов |
| Номинальный ток [In] | 160 А |
| Монтаж | интегрированный или раздельный (дисплей на двери шкафа) |
| Тип устройства | Устройство автоматического ввода резерва (АВР) класса CB |
| Серия | NXZM |
| Исполнительный аппарат | NXM-160 |
Все характеристики (25)
| Номинальный ток рамы | 160 А |
|---|---|
| Номинальное рабочее напряжение [Ue] | 400/415 В, 50 Гц |
| Номинальное напряжение изоляции [Ui] | AC 800 В |
| Номинальное импульсное напряжение [Uimp] | 8 кВ |
| Категория применения | AC-33B |
| Отключающая способность [Icn] | 35 кА |
| Включающая способность [Icm] | 73,5 кА |
| Тип контроллера | B (интеллектуальный) |
| Напряжение питания контроллера | 230/240 В, 50 Гц |
| Диапазон напряжения управления | 85…110 % Ue |
| Задержка переключения | 0…180 с, регулируемая |
| Задержка возврата | 0…180 с, регулируемая |
| Управление генератором | есть |
| Связь с пожарной сигнализацией | есть |
| Тип сети | трёхфазная четырёхпроводная, AC 50/60 Гц |
| Стандарты | IEC 60947-1, IEC 60947-6-1 |
| Рабочая температура | −5…+40 °C |
Описание
CHINT NXZM-160S/3B — устройство автоматического ввода резерва (АВР) класса CB серии NXZM на номинальный ток 160 А, трёхполюсное. Исполнительный аппарат — NXM-160. Устройство работает в трёхфазной четырёхпроводной сети 400/415 В, 50 Гц, категория применения AC-33B. Его ставят там, где питание заводят от двух источников и нужно автоматически переходить с основного на резервный.
Контроллер типа B интеллектуальный, питается от 230/240 В, 50 Гц; диапазон напряжения управления — 85…110 % Ue. Задержки переключения и возврата регулируются в пределах 0…180 с, поэтому время реакции можно подстроить под нагрузку. Заявлены управление генератором и связь с пожарной сигнализацией.
Монтаж интегрированный или раздельный: в раздельном варианте дисплей выносится на дверь шкафа. Отключающая способность Icn — 35 кА, включающая Icm — 73,5 кА, номинальное напряжение изоляции — AC 800 В, импульсное Uimp — 8 кВ. Износостойкость: 8000 циклов механическая и 2000 циклов электрическая. Рабочая температура −5…+40 °C. Стандарты — IEC 60947-1 и IEC 60947-6-1.
Похожие модели
Schneider ElectricАвтомат защиты двигателя SE GV3P65 48-65А233 020 ₸В наличии
CHINTУстройство автоматического ввода резерва CHINT NXZM-250S/3B 200A246 215 ₸В наличии
LegrandАвтоматический выключатель Legrand 27236 3П 500A DRX630 36kA термомагнитный246 644 ₸В наличии
CHINTУстройство автоматического ввода резерва CHINT NXZM-250S/3B 250A246 865 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан CHINT NXZM-160S/3B?
У CHINT NXZM-160S/3B: номинальный ток рамы — 160 А; количество полюсов — 3P; отключающая способность [Icn] — 35 кА; номинальное рабочее напряжение [Ue] — 400/415 В, 50 Гц. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у CHINT NXZM-160S/3B?
У CHINT NXZM-160S/3B: электрическая износостойкость — 2000 циклов; механическая износостойкость — 8000 циклов; рабочая температура — −5…+40 °C.
В каких условиях работает и как устанавливается CHINT NXZM-160S/3B?
У CHINT NXZM-160S/3B: рабочая температура — −5…+40 °C; монтаж — интегрированный или раздельный (дисплей на двери шкафа).
Какие основные характеристики у CHINT NXZM-160S/3B?
У CHINT NXZM-160S/3B: количество полюсов — 3P; механическая износостойкость — 8000 циклов; электрическая износостойкость — 2000 циклов; номинальный ток [In] — 160 А; монтаж — интегрированный или раздельный (дисплей на двери шкафа).
