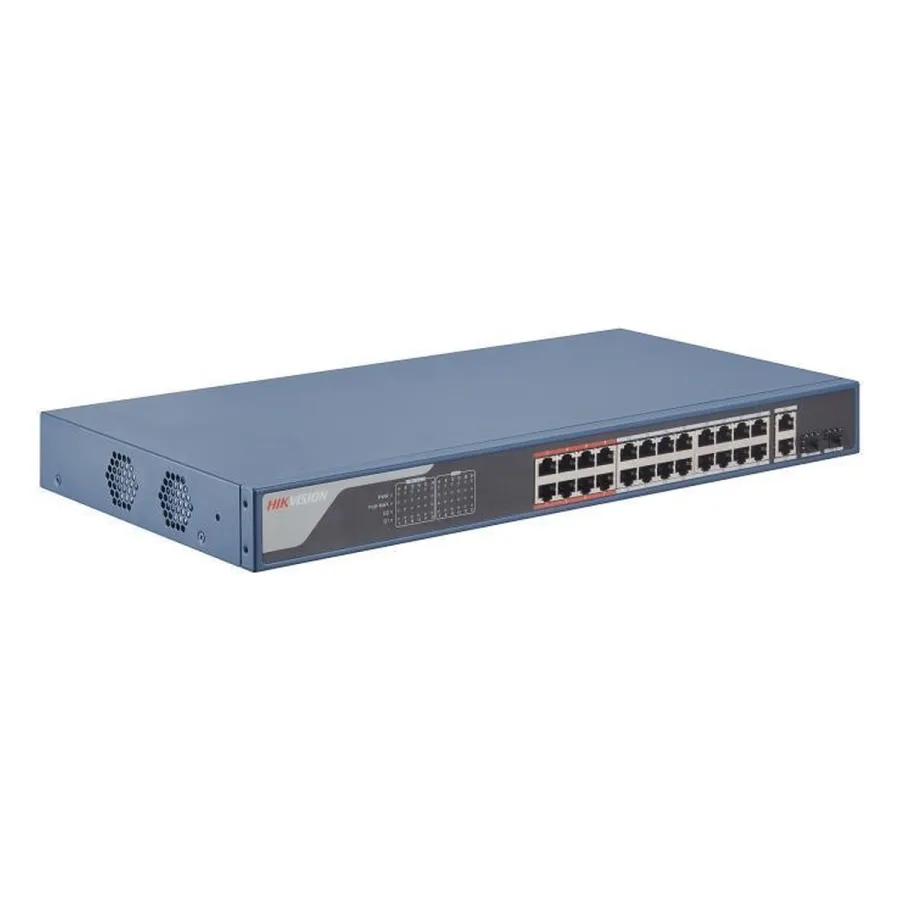

Hikvision DS-3E1326P-EI/M Коммутатор 24-портовый PoE, управление через Hik-Partner Pro
Hikvision DS-3E1326P-EI/M — коммутатор. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-83E9CE
- МодельDS-3E1326P-EI/M
- КатегорияКоммутаторы
Характеристики
| Тип устройства | PoE Коммутатор, управляемый |
|---|---|
| Порты RJ45 | 26 |
| Срок гарантии | 2 года |
| Уровень коммутатора | Smart |
| Температура хранения | -40 °C...85 °C |
| Скорость портов Uplink | 1 Гбит |
| Рабочая влажность | 5% - 95% (без конденсации) |
| Способ установки | В 19" стойку / настенный / настольный |
Все характеристики (59)
| Применение | Доступ |
|---|---|
| Корпус | Металлический |
| Порты SFP | 1 |
| Скорость портов LAN | 100 Мбит |
| Порты PoE | 1 - 24 |
| Бюджет PoE | 230 Вт |
| Вес нетто | 2,13 кг |
| Вес брутто | 3,1 кг |
| Рабочая температура | 0...+45 °С |
| Относительная влажность | 5% - 95% (без конденсации) |
| Источник питания | 100...240В 50/60 Гц макс.4А |
| Режим установки | Стойка (оснащена монтажными ушками) |
| Потребляемая мощность в режиме ожидания | 20 Вт |
| Защита от перенапряжения | 6 кВ |
| Порты | 24 порта PoE 10/100 Мбит/с, 1 гигабитный комбинированный порт, 1 гигабитный порт RJ45 |
| Таблица MAC-адресов | 16 K |
| Коммутационная способность | 8,8 Гбит/с |
| Скорость пересылки пакетов | 6,55 Mpps |
| Внутренний кэш | 4 Мбит |
| Безопасность | UL (UL 60950-1); CB (IEC 60950-1:2005 + Am 1:2009 + Am 2:2013); CELVD (EN 60950-1:2005 + Am 1:2009 + Am 2:2013) |
| Химия | CE-RoHS (2011/65/EU), WEEE (2012/19/EU), Reach (Регламент (ЕС) № 1907/2006) |
| Количество Ethernet портов | 24 |
| Количество SFP портов | 0 |
| Количество PoE портов | 24 |
| Количество Uplink SFP портов | 1 |
| Количество Uplink Ethernet портов | 2 |
| PoE бюджет | 201-300 Вт |
| Напряжение питания | 100...240 В |
| Габариты | 335 × 44,5 × 226 мм |
| Потребляемая мощность | ＜250 Вт (PoE) |
| Материал корпуса | Металл |
| Тип порта | порт RJ45, full duplex, адаптивный MDI / MDIX |
| Стандарты | IEEE 802.3,IEEE 802.3u,IEEE 802.3x,IEEE 802.3ab,IEEE 802.3z |
| Интерфейс | 24 × 10/100 Мбит/с PoE порты, 1 × гигабитный комбо порт, 1х гигабитный порт RJ45 |
| Порты с высоким приоритетом | 1 - 8 |
| Метод переадресации | пересылка с промежуточным хранением |
| Режимы работы | стандартный (по умолчанию), расширенный |
| Буферная память | 4 Мбит |
| PoE стандарт | IEEE 802.3af, IEEE 802.3at |
| PIN для питания PoE | End-span 1/2(-), 3/6(+), Mid-span: 4/5(+), 7/8(-), 8-pin power: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| Максимальная PoE мощность на 1 порт | 30 Вт |
| PoE бюджет коммутатора | 230 Вт |
| Обслуживание устройства | Поддержка удаленного обновления, восстановления параметров по умолчанию, просмотра журналов и базовой настройки сетевых параметров |
| Конфигурация порта | Настройка скорости передачи данных, управление потоком и включение 1-8 высокоприоритетных портов |
| Конфигурация PoE | Поддерживает конфигурацию PoE и 1-24 порта PoE watchdog |
| Агрегация каналов | Поддерживает статическую агрегацию каналов портов G1, G2 |
| Вес бруссо | 3,1 кг |
| Влажность при хранении | 5% - 95% (без конденсации) |
| Максимальная потребляемая мощность | 250 Вт |
| EMC | CE-EMC (EN 55032: 2015, EN 61000-3-2: 2014, EN 61000-3-3: 2013, EN 55024: 2010 +A1: 2015); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: Issue 6, 2016) |
| Соответствие химическим стандартам | CE-RoHS (2011/65/EU); WEEE (2012/19/EU); Reach (Regulation (EC) No.1907/2006) |
Что это значит на практике
- Бюджет PoE 230 Вт: в пересчёте на обычные IP-камеры (до 13 Вт) — примерно 17 камер без внешних блоков питания. Камеры с обогревом и поворотные считайте отдельно — они берут больше.
- 24 портов с PoE — каждая камера или точка доступа получает питание по тому же кабелю, что и данные.
Описание
Стоечный 24-портовый PoE-коммутатор: корпус 335 × 226 мм высотой 44,5 мм, то есть 1U, с монтажными ушами, питание от сети 100–240 В, 50/60 Гц, до 4 А — отдельный адаптер не нужен. Установка возможна и в 19-дюймовую стойку, и на стену, и на стол.
Бюджет PoE — 230 Вт, до 30 Вт на порт по IEEE 802.3af/at. Питание подаётся не только по парам 1/2 и 3/6: заявлены mid-span 4/5 и 7/8 и восьмиконтактная схема сразу по четырём парам, поэтому такой порт поднимет и устройство, ожидающее питание по свободным парам. Порты 1–8 отмечены как высокоприоритетные — на них вешают то, что должно уходить первым при нехватке полосы, — а PoE-сторожевой таймер настраивается на всех 24 портах.
Порты доступа работают на 10/100 Мбит/с, наверх идут гигабитный порт RJ45 и гигабитный комбо-порт, через который узел уводят в серверную оптикой. Коммутационная способность 8,8 Гбит/с, таблица MAC-адресов 16 K, буфер 4 Мбит, статическая агрегация каналов на портах G1 и G2.
Тепловой режим шкафа считают по максимальному потреблению 250 Вт и рабочему диапазону 0…+45 °C; в режиме ожидания устройство берёт 20 Вт. От DS-3E1526P-SI отличается меньшим бюджетом, 230 Вт против 370 Вт, и стомегабитными портами доступа вместо гигабитных.
Похожие модели
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Сколько камер потянет по питанию?
Бюджет PoE 230 Вт — примерно 17 обычных IP-камер (до 13 Вт). Поворотные и камеры с обогревом потребляют больше — их считайте отдельно.
Какая гарантия?
Производитель заявляет 2 года. При монтаже нашей командой работы дополнительно закрываются гарантией Onset Pro — до 12 месяцев.
Что ещё понадобится к этой позиции?
Обычно докупают: Патч-корды RJ-45; SFP-трансиверы под оптический аплинк; ИБП на коммутатор; Шкаф 19″ под коммутатор. Одножильный монтажный кабель не рассчитан на изгибы в шкафу — самодельная перемычка от коммутатора к патч-панели ломается в разъёме после пары перекоммутаций. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Коммутаторы» модели расходятся прежде всего по этим строкам. У Hikvision DS-3E1326P-EI/M: Тип устройства — PoE Коммутатор, управляемый; Порты RJ45 — 26; Срок гарантии — 2 года. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Установка самого устройства — работа одного выезда: закрепить в шкафу, подать питание, настроить. Срок на объекте определяют кабельные трассы и число точек, поэтому его считают по проекту, а не по числу коробок. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
