Автоматический выключатель SE R9F12240 (АВ) 2P C 40A 6 kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →

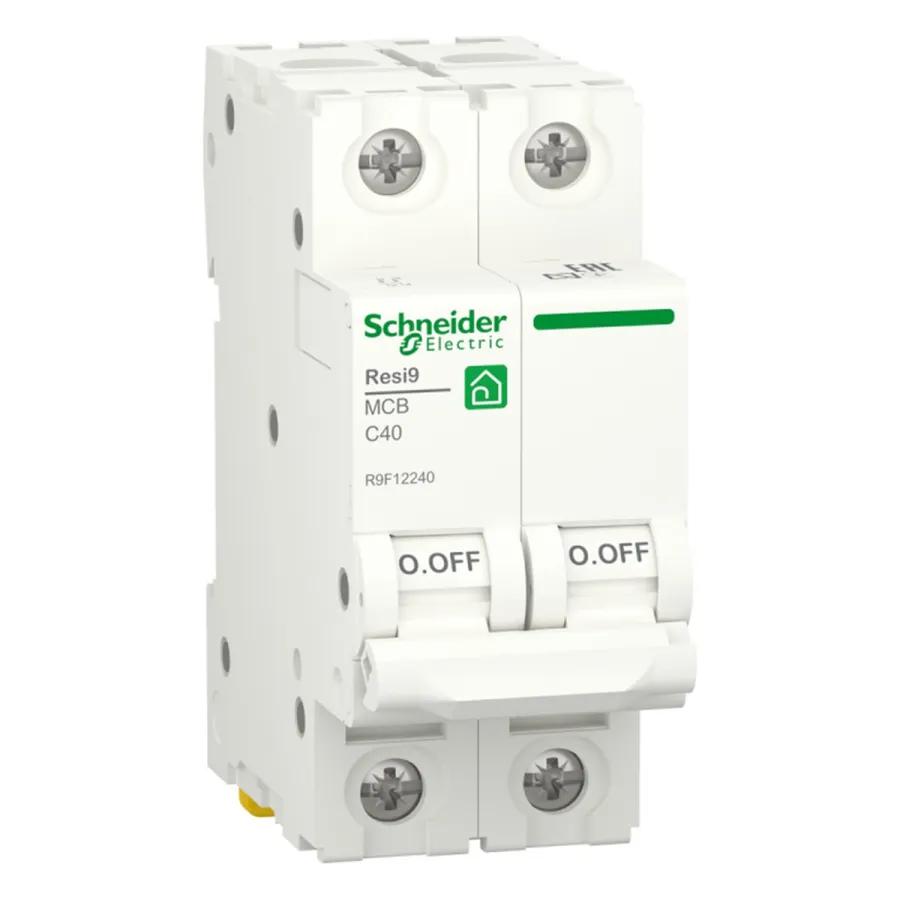

Автоматический выключатель Schneider Electric R9F12240 (АВ): 40 А, 6 кА.
- АртикулONS-E3B62D
- МодельR9F12240
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Номинальный ток | 40 А |
|---|---|
| Количество полюсов | 2 |
| Ограничение тока короткого замыкания | автомат отключается быстрее, чем КЗ достигнет максимума |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинал 40 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 2P: разрывает фазу и ноль: так ставят вводные аппараты и линии влажных помещений, где напряжение нужно снять полностью.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Двухполюсный аппарат на 40 ампер R9F12240 обычно занимает место не в группе, а выше по схеме: вводной автомат небольшого однофазного щита, защита питающей линии на подщиток квартиры, офиса или этажа, отдельная линия электрокотла либо проточного водонагревателя. Через него проходит суммарный ток всех групп, которые он питает, поэтому и номинал выбран с запасом относительно групповых аппаратов.
При сборке щита такой автомат согласуют с тем, что стоит перед ним и после него: групповые аппараты должны иметь меньший номинал, иначе при аварии отключится вся линия целиком вместо одной группы. Отключающая способность 6 кА определяет, где аппарат применим, — чем ближе точка установки к трансформаторной подстанции, тем выше расчётный ток короткого замыкания, и это считают до монтажа. Оба полюса разрываются одновременно, так что щит после отключения обесточен полностью, а не только по фазе.
В вводной части рядом с ним ставят противопожарное УЗО, соединительные шины на групповые автоматы, кросс-модуль и клеммники, а сам бокс подбирают с запасом свободных мест на будущие линии.
Похожие модели
Schneider ElectricАвтоматический выключатель SE R9F12232 (АВ) 2P C 32A 6 kA10 051 ₸В наличии
Schneider ElectricКонтактор SE LC1E0910Q5 9A 1НО 380В 50ГЦ10 030 ₸В наличии
HimelАвтоматический выключатель Himel HDB3w-125 3P 80A C 10кА10 000 ₸В наличии
HimelАвтоматический выключатель Himel HDB3w-125 3P 100A C 10кА10 104 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric R9F12240?
У Schneider Electric R9F12240: номинальный ток — 40 А; количество полюсов — 2; отключающая способность — 6 кА. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Чем Schneider Electric R9F12240 отличается от Автоматический выключатель Himel HDB3w-125 3P 80A C 10кА?
По ключевым строкам модели расходятся так: номинальный ток — 40 А у Schneider Electric R9F12240, 80 А у Автоматический выключатель Himel HDB3w-125 3P 80A C 10кА; количество полюсов — 2 у Schneider Electric R9F12240, 3P у Автоматический выключатель Himel HDB3w-125 3P 80A C 10кА; отключающая способность — 6 кА у Schneider Electric R9F12240, 10 кА у Автоматический выключатель Himel HDB3w-125 3P 80A C 10кА. Полное сравнение — в таблицах характеристик обеих карточек, Автоматический выключатель Himel HDB3w-125 3P 80A C 10кА показана в блоке «Похожие модели».
Какие основные характеристики у Schneider Electric R9F12240?
У Schneider Electric R9F12240: номинальный ток — 40 А; количество полюсов — 2; ограничение тока короткого замыкания — автомат отключается быстрее, чем КЗ достигнет максимума; отключающая способность — 6 кА.
