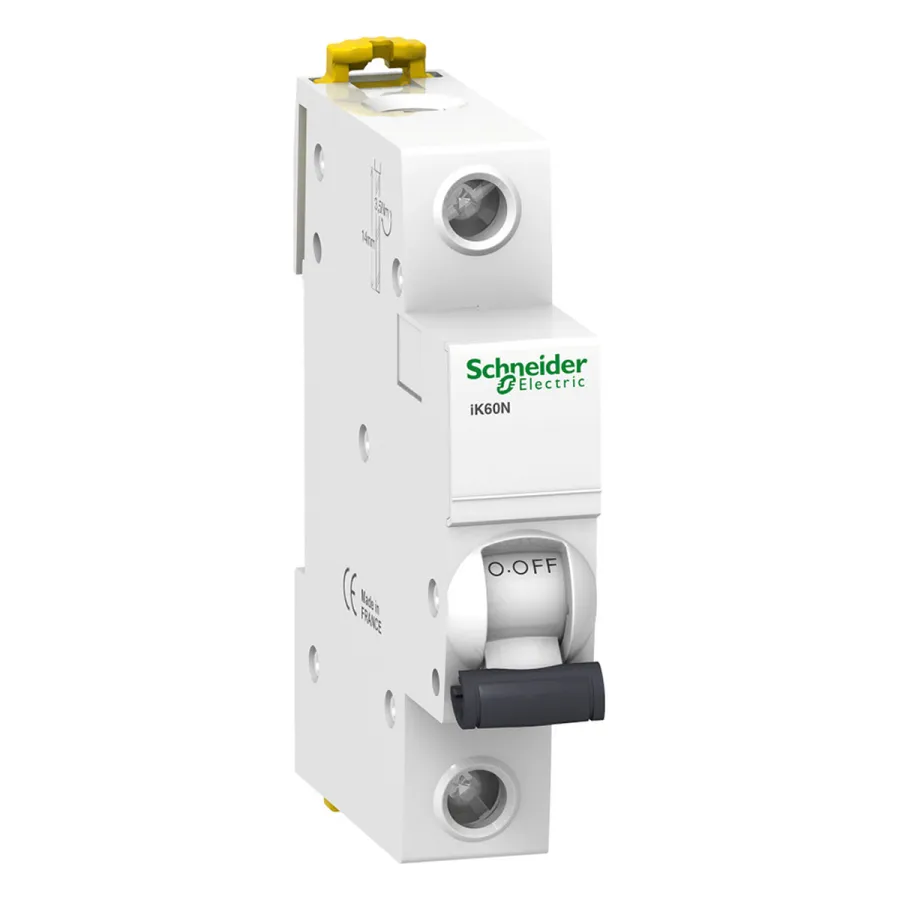

Автоматический выключатель SE A9K24125 Acti9 iK60 1P C 25A 6 kA
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9K24125: 25 А, количество полюсов 1.
- АртикулONS-114512
- МодельA9K24125
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 1 |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 1P |
| Номинальный ток [In] | 25 А при 30 °C |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 iK60 |
| Тип устройства | Автоматический выключатель |
Все характеристики (25)
| Тип сети | Переменный ток |
|---|---|
| Тип расцепителя | Термомагнитный |
| Характеристика срабатывания (кривая) | C |
| Стандарт | EN/IEC 60898-1 |
| Частота сети | 50/60 Гц |
| Номинальное рабочее напряжение [Ue] | 230 В AC 50/60 Гц |
| Предел электромагнитного отключения | 5…10 × In |
| Отключающая способность | 6000 А (Icn) при 230 В AC 50/60 Гц по EN/IEC 60898-1 |
| Номинальная рабочая отключающая способность | 6000 А (100 % Icn) при 230 В AC |
| Класс ограничения энергии | 3 по EN/IEC 60898-1 |
| Номинальное напряжение изоляции [Ui] | 440 В AC 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение [Up] | 4 кВ |
| Размеры (В×Ш×Г) | 85 × 18 × 78,5 мм |
| Вес нетто | 100 г |
| Сечение подключаемых проводников | 1…25 мм² жёсткий / 1…16 мм² гибкий, туннельный зажим |
| Класс защиты IP | IP20 по IEC 60529 |
| Рабочая температура | −25…+60 °C |
Что это значит на практике
- Номинал 25 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 1P: разрывает только фазу — обычная защита групповой линии в однофазном щите.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Однополюсный автоматический выключатель Acti 9 iK60 на 25 А (при 30 °C) с термомагнитным расцепителем и характеристикой C. Рассчитан на однофазную сеть переменного тока 230 В, 50/60 Гц, и подходит для защиты отдельной линии в квартирном или офисном щите. Ширина корпуса 18 мм, высота 85 мм, глубина 78,5 мм, весит 100 г; защёлкивается на DIN-рейку 35 мм.
Главная цифра для выбора — отключающая способность 6000 А (6 кА) при 230 В по EN/IEC 60898-1, причём рабочая способность равна 100 % Icn. Электромагнитное отключение — в диапазоне 5…10 × In, класс ограничения энергии 3, импульсное выдерживаемое напряжение 4 кВ.
Подключение через туннельный зажим: жёсткий провод 1…25 мм², гибкий 1…16 мм². Рабочая температура −25…+60 °C, степень защиты IP20. Ресурс — 20000 механических и 10000 электрических циклов.
Похожие модели

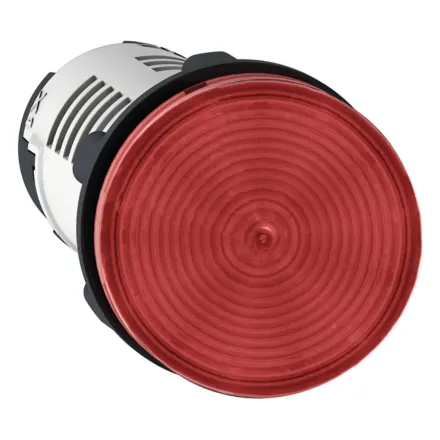

Schneider ElectricСигнальная лампа SE XB7EV04MP 22мм 230В красная3 846 ₸В наличии
Schneider ElectricСигнальная лампа SE XB7EV05MP 22мм 230В жёлтая3 846 ₸В наличии
Schneider ElectricСигнальная лампа SE XB7EV03MP 22мм 230В зелёная3 846 ₸В наличии
CHINTАвтоматический выключатель CHINT NXB-63 4P 10A C 6kA3 823 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9K24125?
У Schneider Electric A9K24125: номинальный ток [In] — 25 А при 30 °C; количество полюсов — 1; тип расцепителя — Термомагнитный; номинальное рабочее напряжение [Ue] — 230 В AC 50/60 Гц; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9K24125?
У Schneider Electric A9K24125: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20 по IEC 60529; рабочая температура — −25…+60 °C.
В каких условиях работает и как устанавливается Schneider Electric A9K24125?
У Schneider Electric A9K24125: рабочая температура — −25…+60 °C; класс защиты IP — IP20 по IEC 60529; монтаж — DIN-рейка 35 мм, защёлкивающийся.
Какие основные характеристики у Schneider Electric A9K24125?
У Schneider Electric A9K24125: количество полюсов — 1; механическая износостойкость — 20000 циклов; электрическая износостойкость — 10000 циклов; описание полюсов — 1P; номинальный ток [In] — 25 А при 30 °C.
