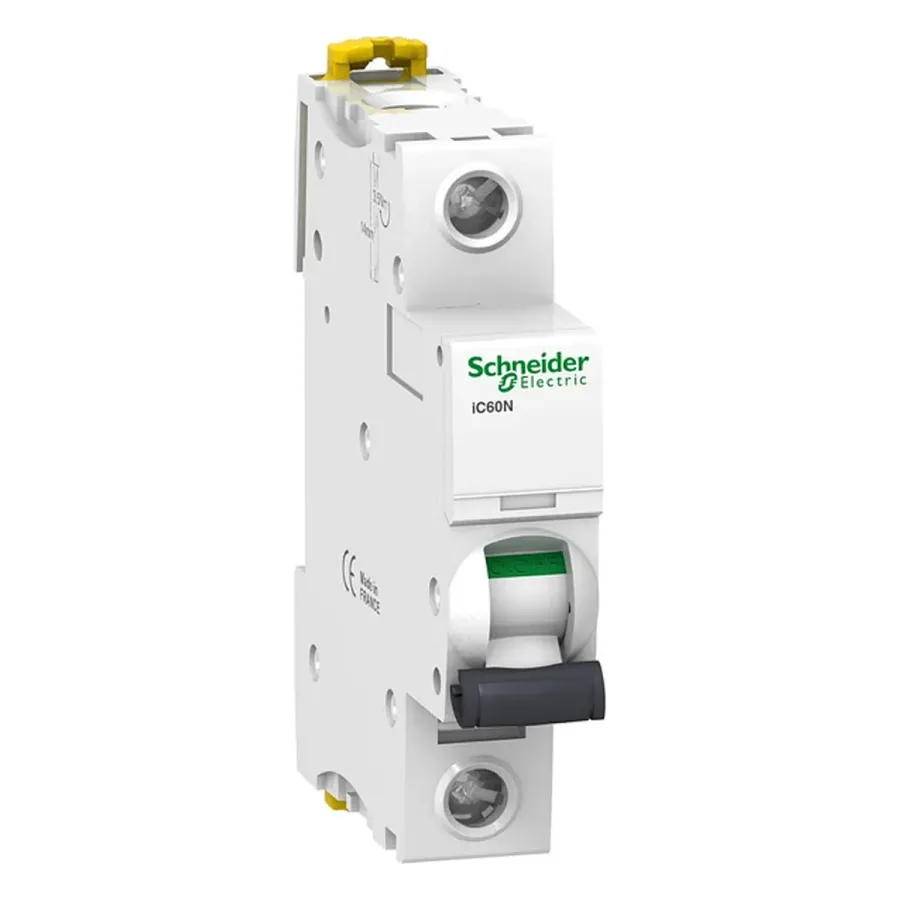

Автоматический выключатель SE A9F79140 Acti9 iC60N 1П 40A C 6кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F79140: 40 А, количество полюсов 1.
- АртикулONS-233E5E
- МодельA9F79140
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 1 |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 1P |
| Номинальный ток [In] | 40 А |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 iC60 (iC60N) |
| Тип устройства | Автоматический выключатель |
Все характеристики (25)
| Тип сети | Переменный ток, постоянный ток |
|---|---|
| Тип расцепителя | Термомагнитный |
| Обозначение кривой | C |
| Отключающая способность | 6000 А Icn при 230 В AC по EN/IEC 60898-1 |
| Предельная отключающая способность [Icu] | 10 кА при 220…240 В AC; 20 кА при 100…133 В AC; 36 кА при 12…60 В AC; 15 кА при 12…60 В DC; 10 кА при 60…72 В DC (EN/IEC 60947-2) |
| Номинальная рабочая отключающая способность [Ics] | 7,5 кА при 220…240 В AC; 15 кА при 100…133 В AC; 27 кА при 12…60 В AC; 15 кА при 12…60 В DC; 10 кА при 60…72 В DC |
| Номинальное рабочее напряжение [Ue] | 12…60 В / 100…133 В / 220…240 В AC 50/60 Гц; 12…60 В / 60…72 В DC |
| Номинальное напряжение изоляции [Ui] | 500 В AC |
| Номинальное импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Стандарты | EN/IEC 60947-2, EN/IEC 60898-1 |
| Ширина (модули 9 мм) | 2 |
| Размеры (В×Ш×Г) | 85 × 18 × 78,5 мм |
| Вес нетто | 0,215 кг |
| Сечение подключаемых проводов | 1…35 мм² жёсткий медный; 1…25 мм² гибкий медный |
| Момент затяжки | 3,5 Н·м |
| Класс защиты IP | IP20; IP40 в модульном корпусе (IEC 60529) |
| Рабочая температура | −35…+70 °C |
Что это значит на практике
- Номинал 40 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 1P: разрывает только фазу — обычная защита групповой линии в однофазном щите.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Выключатель iC60N серии Acti 9 на 40 А: один полюс, термомагнитный расцепитель, кривая C, переменный и постоянный ток. Аппарат с таким номиналом ставят на линии с высоким током нагрузки, и клеммы это допускают: 1…35 мм² жёсткий медный, 1…25 мм² гибкий, момент затяжки 3,5 Н·м.
Для проверки по токам короткого замыкания: Icn 6000 А при 230 В AC, Icu 10 кА при 220…240 В AC, 20 кА при 100…133 В AC, 36 кА при 12…60 В AC. Рабочая Ics при 220…240 В AC составляет 7,5 кА. Номинальное напряжение изоляции 500 В AC, импульсное выдерживаемое 6 кВ; стандарты EN/IEC 60947-2 и 60898-1.
В щите занимает 2 модуля по 9 мм (85 × 18 × 78,5 мм), крепится защёлкой на DIN-рейку 35 мм, вес 0,215 кг. Защита IP20, IP40 в модульном корпусе; диапазон рабочих температур −35…+70 °C. Ресурс — 20000 механических и 10000 электрических циклов.
Похожие модели
Schneider ElectricВыключатель мех-м MERTEN MTN3115-0000 D-Life 2 клавишный7 717 ₸В наличии
HimelУЗО (ВДТ) Himel HDB3VR, 2P 25А 30мА тип AC 6кА7 796 ₸В наличии
HimelАвтоматический выключатель Himel HDB9Z 2P 6A C 500В DC7 900 ₸В наличии
HimelАвтоматический выключатель Himel HDB9Z 2P 4A C 500В DC7 900 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F79140?
У Schneider Electric A9F79140: номинальный ток [In] — 40 А; количество полюсов — 1; тип расцепителя — Термомагнитный; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F79140?
У Schneider Electric A9F79140: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20; рабочая температура — −35…+70 °C.
Чем Schneider Electric A9F79140 отличается от Schneider Electric MTN3115-0000?
По ключевым строкам модели расходятся так: монтаж — DIN-рейка 35 мм, защёлкивающийся у Schneider Electric A9F79140, Утопленный у Schneider Electric MTN3115-0000; серия — Acti 9 iC60 (iC60N) у Schneider Electric A9F79140, Merten у Schneider Electric MTN3115-0000; тип сети — Переменный ток, постоянный ток у Schneider Electric A9F79140, Переменный ток у Schneider Electric MTN3115-0000. Полное сравнение — в таблицах характеристик обеих карточек, Schneider Electric MTN3115-0000 показана в блоке «Похожие модели».
В каких условиях работает и как устанавливается Schneider Electric A9F79140?
У Schneider Electric A9F79140: рабочая температура — −35…+70 °C; класс защиты IP — IP20; монтаж — DIN-рейка 35 мм, защёлкивающийся.
Какие основные характеристики у Schneider Electric A9F79140?
У Schneider Electric A9F79140: количество полюсов — 1; механическая износостойкость — 20000 циклов; электрическая износостойкость — 10000 циклов; описание полюсов — 1P; номинальный ток [In] — 40 А.
