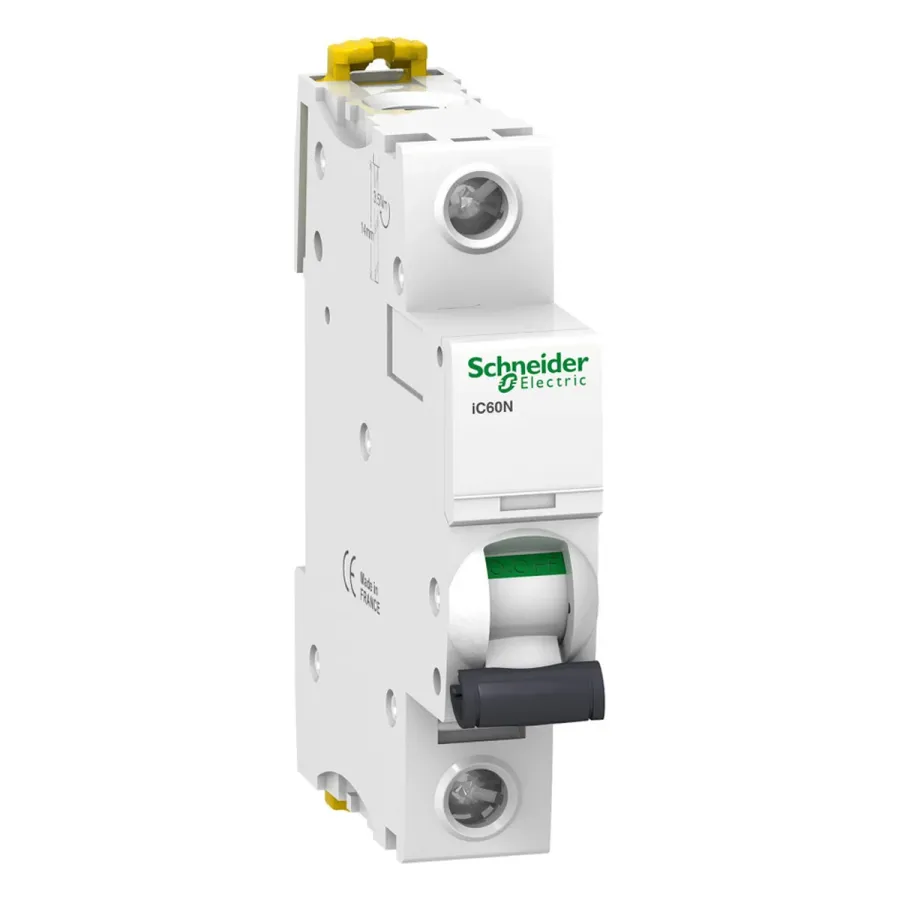

Автоматический выключатель SE A9F79116 Acti9 iC60N 1P 16A C 6кА
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Schneider Electric A9F79116: 16 А, IP20, применение — распределение.
- АртикулONS-3259C4
- МодельA9F79116
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 1 |
|---|---|
| Механическая износостойкость | 20000 циклов |
| Тип | Автоматический выключатель |
| Электрическая износостойкость | 10000 циклов |
| Описание полюсов | 1P |
| Номинальный ток [In] | 16 А |
| Монтаж | DIN-рейка 35 мм, защёлкивающийся |
| Серия | Acti 9 |
Все характеристики (42)
| Наименование продукта | Acti 9 iC60 |
|---|---|
| Тип устройства | iC60N |
| Область применения | Распределение |
| Число защищенных полюсов | 1 |
| Тип сети | Переменный ток, постоянный ток |
| Тип расцепителя | Термомагнитный |
| Обозначение кривой | C |
| Категория применения | Категория А по EN/IEC 60947-2 |
| Стандарты | EN/IEC 60947-2, EN/IEC 60898-1 |
| Частота сети | 50/60 Гц |
| Номинальное рабочее напряжение [Ue] | 12…60 В AC; 100…133 В AC; 220…240 В AC; 12…60 В DC; 60…72 В DC |
| Предел электромагнитного отключения | 8 x In ±20 % |
| Отключающая способность | 6000 А Icn при 230 В AC (EN/IEC 60898-1) |
| Предельная отключающая способность | 36 кА Icu при 12…60 В AC; 20 кА Icu при 100…133 В AC; 10 кА Icu при 220…240 В AC; 15 кА Icu при 12…60 В DC; 10 кА Icu при 60…72 В DC (EN/IEC 60947-2) |
| Класс ограничения | 3 по EN/IEC 60898-1 |
| Номинальное напряжение изоляции [Ui] | 500 В AC 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение [Up] | 6 кВ |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Межполюсный шаг | 18 мм |
| Ширина в модулях 9 мм | 2 |
| Габариты (В×Ш×Г) | 85 × 18 × 78,5 мм |
| Вес нетто | 0,215 кг |
| Цвет | Белый |
| Сечение подключаемых проводников | 1…25 мм² жёсткий медный; 1…16 мм² гибкий медный |
| Длина зачистки проводов | 14 мм |
| Момент затяжки | 2 Н·м |
| Класс защиты IP | IP20; IP40 в модульном корпусе |
| Степень загрязнения | 3 |
| Категория перенапряжения | IV |
| Относительная влажность | 95 % при 55 °C |
| Высота над уровнем моря | 0…2000 м |
| Рабочая температура | −35…+70 °C |
| Температура хранения | −40…+85 °C |
Что это значит на практике
- Номинал 16 А подбирают под сечение кабеля линии, а не под мощность прибора: автомат защищает провод. Если проводка тоньше, чем допускает этот номинал, от перегрева он её не спасёт.
- 1P: разрывает только фазу — обычная защита групповой линии в однофазном щите.
- Монтаж на DIN-рейку: аппарат рассчитан на установку внутри щита, собственного корпуса у него нет. Если щит ещё не собран, считайте его вместе с рейкой, клеммами и вводным автоматом.
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Schneider Electric A9F79116?
У Schneider Electric A9F79116: номинальный ток [In] — 16 А; количество полюсов — 1; отключающая способность — 6000 А Icn при 230 В AC (EN/IEC 60898-1); тип расцепителя — Термомагнитный; номинальное рабочее напряжение [Ue] — 12…60 В AC; монтаж — DIN-рейка 35 мм, защёлкивающийся. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Schneider Electric A9F79116?
У Schneider Electric A9F79116: электрическая износостойкость — 10000 циклов; механическая износостойкость — 20000 циклов; класс защиты IP — IP20; рабочая температура — −35…+70 °C.
Чем Schneider Electric A9F79116 отличается от Автоматический выключатель CHINT NXB-63 3P 20A C 6kA?
По ключевым строкам модели расходятся так: тип — Автоматический выключатель у Schneider Electric A9F79116, Независимый расцепитель у Автоматический выключатель CHINT NXB-63 3P 20A C 6kA; серия — Acti 9 у Schneider Electric A9F79116, NXB-63 у Автоматический выключатель CHINT NXB-63 3P 20A C 6kA. Полное сравнение — в таблицах характеристик обеих карточек, Автоматический выключатель CHINT NXB-63 3P 20A C 6kA показана в блоке «Похожие модели».
Для чего предназначен Schneider Electric A9F79116?
У Schneider Electric A9F79116: тип устройства — iC60N; область применения — Распределение.
В каких условиях работает и как устанавливается Schneider Electric A9F79116?
У Schneider Electric A9F79116: рабочая температура — −35…+70 °C; относительная влажность — 95 % при 55 °C; класс защиты IP — IP20; монтаж — DIN-рейка 35 мм, защёлкивающийся.
