Автоматический выключатель Legrand 27009 3П 125A DRX125 10kA термомагнитный
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →
Автоматический выключатель Legrand 27009 3П 125A DRX125 10KA: 125 А, 10 кА.
- АртикулONS-976A15
- Модель27009 3П 125A DRX125 10KA
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Количество полюсов | 3 |
|---|---|
| Номинальный ток [In] | 125 А |
| Серия | DRX 125 |
| Тип устройства | Автоматический выключатель в литом корпусе (MCCB) |
| Тип расцепителя | Термомагнитный |
| Отключающая способность | 10 кА |
| Напряжение | 110–550 В |
| Уставка теплового расцепителя | 125 А, нерегулируемая |
Все характеристики (15)
| Уставка магнитного расцепителя | 1250 А (10 × In), нерегулируемая |
|---|---|
| Пригоден для разъединения | Да |
| Защита от замыканий на землю | Нет |
| Класс защиты IP | IP30 |
| Подключение | Винтовое, с лицевой стороны |
| Орган управления | Рукоятка-флажок, индикация отключённого состояния |
| Стандарты | IEC 60947-2; соответствие NEMA |
Что это значит на практике
- Номинальный ток 125 А — аппарат вводного или магистрального уровня: его ставят на ввод и распределение, а не на конечную розеточную линию.
- 3P: три полюса — под трёхфазную нагрузку: двигатель, насос, станок или ввод трёхфазного щита.
- Отключающая способность 10 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
- Класс IP30 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
Трёхполюсный автоматический выключатель в литом корпусе серии DRX 125 на номинальный ток 125 А. Его ставят на вводе или на отходящей линии распределительного щита: термомагнитный расцепитель отключает цепь и при длительной перегрузке, и при коротком замыкании. Отключающая способность 10 кА, рабочее напряжение от 110 до 550 В. Аппарат пригоден для разъединения, поэтому им можно штатно обесточить участок на время работ, а рукоятка-флажок показывает отключённое состояние.
При выборе учитывайте, что обе уставки фиксированные: тепловая 125 А, магнитная 1250 А (10 × In). Подстроить порог под нагрузку не получится, поэтому номинал должен совпадать с расчётным током линии. Защиты от замыканий на землю у аппарата нет. Подключение винтовое с лицевой стороны, класс защиты IP30 — корпус закрыт от касания и крупных предметов, но не от влаги, место ему внутри щита. Соответствует IEC 60947-2 и NEMA.
Похожие модели
LegrandАвтоматический выключатель Legrand 27255 3П 80A DRX125 10kA термомагнитный35 380 ₸В наличии
CHINTПускатель CHINT NS2-80B 16A-25A35 275 ₸В наличии

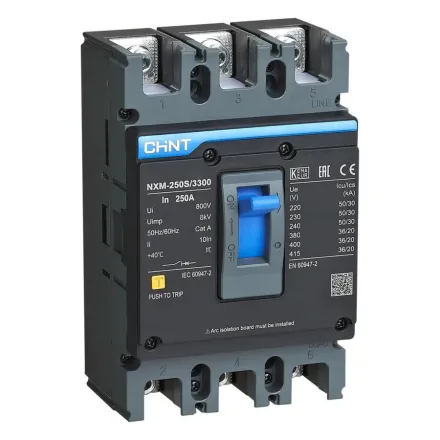

CHINTАвтоматический выключатель CHINT NXM-250S/3P 200A 36кА34 800 ₸В наличии
LegrandАвтоматический выключатель Legrand 27039 3П 63A DRX125 10kA термомагнитный34 719 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Legrand 27009 3П 125A DRX125 10KA?
У Legrand 27009 3П 125A DRX125 10KA: номинальный ток [In] — 125 А; количество полюсов — 3; отключающая способность — 10 кА; тип расцепителя — Термомагнитный. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Чем Legrand 27009 3П 125A DRX125 10KA отличается от Пускатель CHINT NS2-80B 16A-25A?
По ключевым строкам модели расходятся так: количество полюсов — 3 у Legrand 27009 3П 125A DRX125 10KA, 3P у Пускатель CHINT NS2-80B 16A-25A; серия — DRX 125 у Legrand 27009 3П 125A DRX125 10KA, NS2-80 у Пускатель CHINT NS2-80B 16A-25A; класс защиты IP — IP30 у Legrand 27009 3П 125A DRX125 10KA, IP20 у Пускатель CHINT NS2-80B 16A-25A. Полное сравнение — в таблицах характеристик обеих карточек, Пускатель CHINT NS2-80B 16A-25A показана в блоке «Похожие модели».
Какие основные характеристики у Legrand 27009 3П 125A DRX125 10KA?
У Legrand 27009 3П 125A DRX125 10KA: количество полюсов — 3; номинальный ток [In] — 125 А; серия — DRX 125; тип устройства — Автоматический выключатель в литом корпусе (MCCB); тип расцепителя — Термомагнитный.
