Тепловое реле CHINT NXR-25 0.4-0.63A
В наличии на складе в Алматы
Kaspi · безнал с НДС · доставка по Казахстану
Монтаж и подбор от Onset. Установим под ключ в Алматы и регионах — более 2700 объектов. Прокладка трасс и слаботочки →

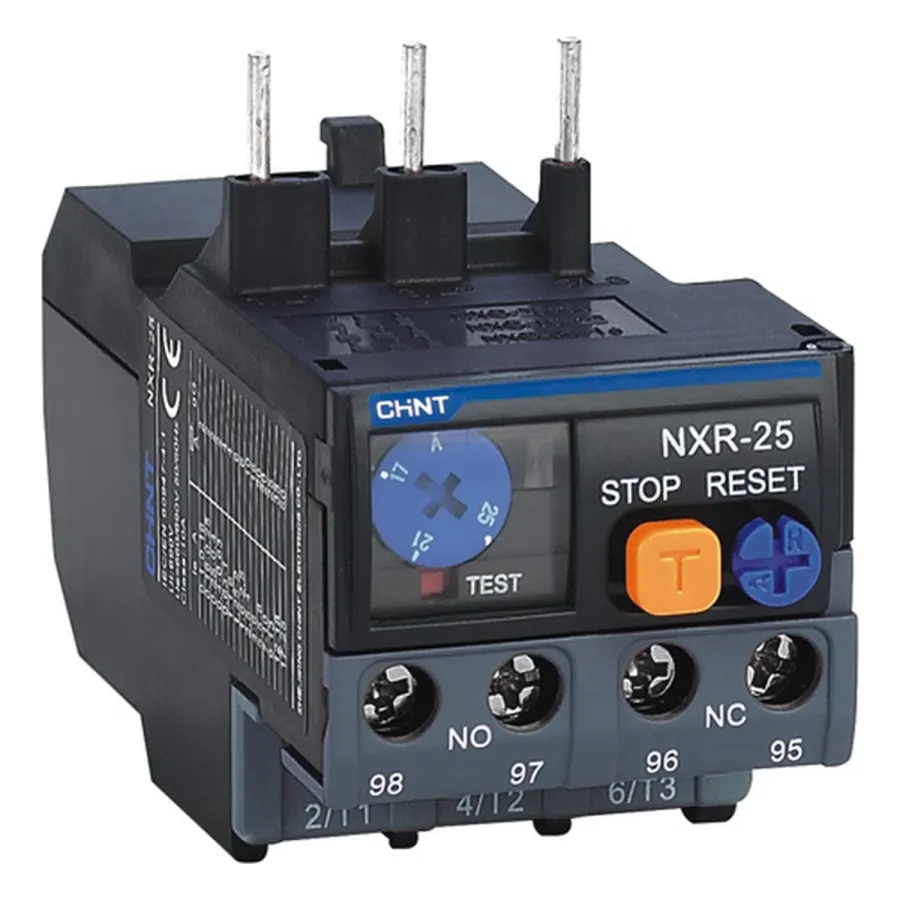

Тепловое реле CHINT NXR-25.
- АртикулONS-BD1B5B
- МодельNXR-25
- КатегорияАвтоматика и защита
- Доставка по Алматыбесплатно от 100 000 ₸, иначе 2 000 ₸
- Доставка в регионылюбой службой на выбор клиента, за его счёт
- Возврат14 дней, ул. Серке Кожамкулова, 159 · условия
Характеристики
| Номинальный ток | 25 А |
|---|---|
| Количество полюсов | 3 |
| Монтаж | Установка на контактор или отдельно на основании MB-2 |
| Тип устройства | Тепловое реле перегрузки |
| Серия | NXR |
| Диапазон уставки тока | 0,4…0,63 А |
| Номинальное рабочее напряжение [Ue] | до 690 В AC |
| Номинальное напряжение изоляции [Ui] | 690 В |
Все характеристики (22)
| Частота сети | 50/60 Гц |
|---|---|
| Тип расцепителя | Трёхфазный биметаллический |
| Защита от обрыва фазы | Есть |
| Сброс | Ручной / автоматический |
| Функции | Температурная компенсация, индикация срабатывания, кнопки «Тест» и «Стоп» |
| Вспомогательные контакты | 1NO + 1NC |
| Ток вспомогательных контактов | AC-15 380/400/415 В — 1,5 А; DC-13 220 В — 0,2 А |
| Совместимые контакторы | NXC-06, 09, 12, 16, 18, 22, 25, 32, 38 |
| Сечение проводника главной цепи | 1…6 мм² (винт M4, момент 1,7 Н·м) |
| Сечение проводника цепи управления | 1…2,5 мм² (винт M3.5, момент 0,8 Н·м) |
| Класс защиты IP | IP20 (спереди) |
| Рабочая температура | −5…+40 °C (предельно −35…+70 °C) |
| Габариты (Ш×В×Г) | 45 × 67 × 94 мм |
| Стандарты | IEC/EN 60947-4-1, IEC/EN 60947-5-1 |
Что это значит на практике
- Класс IP20 — защита только от касания пальцем: это начинка щита, самостоятельным корпусом такой аппарат не является.
Описание
CHINT NXR-25 — трёхфазное тепловое реле перегрузки серии NXR с диапазоном уставки тока 0,4…0,63 А. Расцепитель биметаллический, число полюсов — 3, номинальный ток — 25 А, рабочее напряжение — до 690 В AC при частоте сети 50/60 Гц. Реле защищает двигатель от затяжной перегрузки, а в наборе функций есть защита от обрыва фазы.
Реле можно установить непосредственно на контактор либо отдельно на основание MB-2. В списке совместимых контакторов указаны NXC-06, 09, 12, 16, 18, 22, 25, 32 и 38. Сброс ручной или автоматический, предусмотрена температурная компенсация, индикация срабатывания и кнопки «Тест» и «Стоп».
Вспомогательные контакты — 1NO + 1NC: при AC-15 380/400/415 В они рассчитаны на 1,5 А, при DC-13 220 В — на 0,2 А. Сечение проводника главной цепи — 1…6 мм² (винт M4, момент 1,7 Н·м), цепи управления — 1…2,5 мм² (винт M3.5, момент 0,8 Н·м). Класс защиты IP20 со стороны лицевой панели, рабочая температура −5…+40 °C, габариты 45×67×94 мм. Стандарты — IEC/EN 60947-4-1 и 60947-5-1.
Похожие модели
HimelАвтоматический выключатель Himel HDB3w 3P 2A C 4,5кА4 350 ₸В наличии
Schneider ElectricАвтоматический выключатель SE R9F02140 (АВ) 1P B 40A 6 kA4 395 ₸В наличии
Schneider ElectricАвтоматический выключатель SE R9F02132 (АВ) 1P B 32A 6 kA4 395 ₸В наличии
Schneider ElectricРеле интерфейсное RXM SE RXM4LB2P7 3A 230В LED 4CO4 411 ₸В наличииС этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
На какой ток, сколько полюсов и какую нагрузку рассчитан Тепловое реле CHINT NXR-25 0.4-0.63A?
У Тепловое реле CHINT NXR-25 0.4-0.63A: количество полюсов — 3; тип расцепителя — Трёхфазный биметаллический; номинальное рабочее напряжение [Ue] — до 690 В AC. Номинал выбирают по сечению кабеля и нагрузке линии, а не «с запасом побольше»: слишком большой ток не защитит проводку.
Какой ресурс и степень защиты у Тепловое реле CHINT NXR-25 0.4-0.63A?
У Тепловое реле CHINT NXR-25 0.4-0.63A: класс защиты IP — IP20 (спереди); рабочая температура — −5…+40 °C (предельно −35…+70 °C).
В каких условиях работает и как устанавливается Тепловое реле CHINT NXR-25 0.4-0.63A?
У Тепловое реле CHINT NXR-25 0.4-0.63A: рабочая температура — −5…+40 °C (предельно −35…+70 °C); класс защиты IP — IP20 (спереди); монтаж — Установка на контактор или отдельно на основании MB-2.
Какие основные характеристики у Тепловое реле CHINT NXR-25 0.4-0.63A?
У Тепловое реле CHINT NXR-25 0.4-0.63A: номинальный ток — 25 А; количество полюсов — 3; монтаж — Установка на контактор или отдельно на основании MB-2; тип устройства — Тепловое реле перегрузки; серия — NXR.
