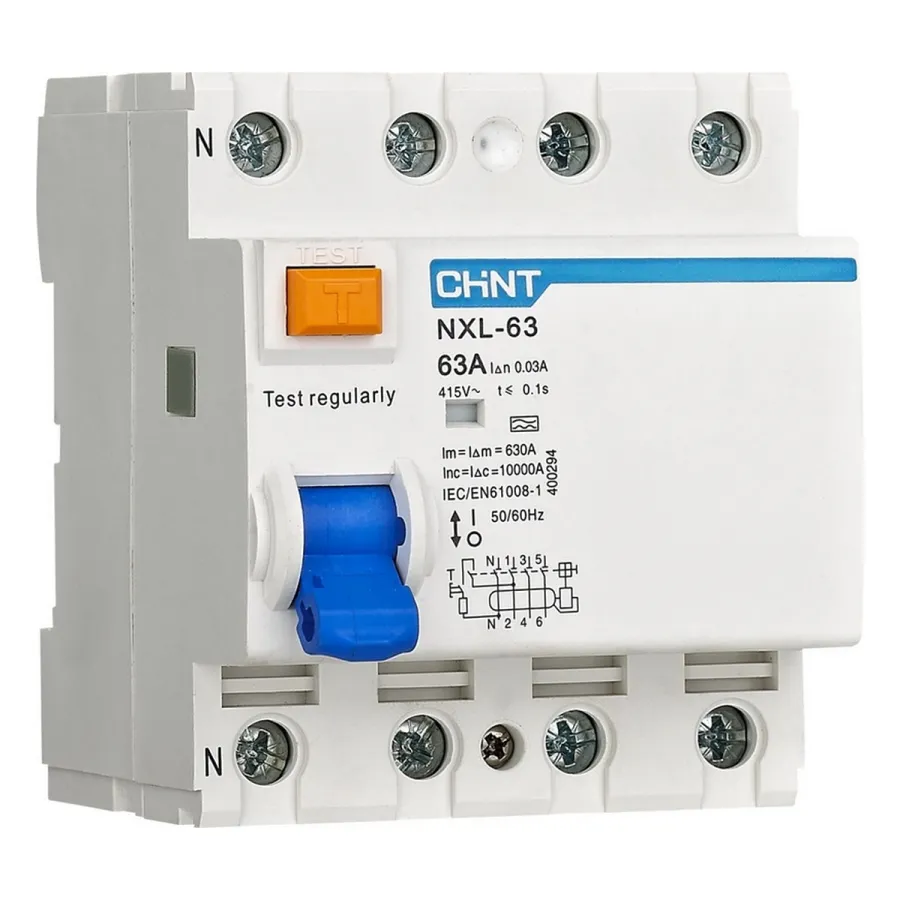

Устройство защитного отключения CHINT NXL-63 6kA 3P+N 25A 30mA AC
CHINT NXL-63 — автоматика и защита. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-D32F74
- МодельNXL-63
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 25 А |
|---|---|
| Количество полюсов | 3 |
| Отключающая способность | 6 кА |
Что это значит на практике
- Номинальный рабочий ток 25 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
- 3P: коммутирует трёхфазную нагрузку — двигатель, станок, силовую группу щита.
- Отключающая способность 6 кА — запас по току короткого замыкания. Чем ближе аппарат к трансформатору, тем выше токи КЗ: на вводе берут с запасом, в квартирном щите столько не требуется.
Описание
Устройство защитного отключения CHINT NXL-63 на 25 А в исполнении 3P+N — четырёхполюсное УЗО, размыкающее три фазы и нейтраль одновременно, с уставкой 30 мА для защиты человека от поражения током. Номинал 25 А для трёхфазной линии — это питание конкретного потребителя, а не всего объекта: станка в мастерской, компрессора, скважинного насоса, вентиляционной установки, трёхфазной розетки в гараже или на автомойке. Такое оборудование работает с металлическим корпусом и часто во влажной или запылённой среде, где утечка на корпус опаснее всего.
При монтаже проверьте, что рабочий ток нагрузки укладывается в 25 А по каждой фазе, и поставьте перед устройством трёхполюсный автомат подходящего номинала — короткое замыкание и перегрузку отрабатывает именно он. Отключающая способность 6 кА выбирается по расчётному току короткого замыкания в точке подключения. Нейтраль потребителя заводите строго через клемму N этого прибора, а не на общую шину, иначе он будет отключаться без реальной причины.
Рядом берут трёхполюсный автомат, клеммы под сечение кабеля и корпус щита с запасом мест.
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: щит или корпус под DIN-рейку; УЗО или дифавтомат на розеточные и влажные группы; клеммы, шины и маркировка; кабель нужного сечения. Модульный аппарат рассчитан на установку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У CHINT NXL-63: Номинальный ток — 25 А; Количество полюсов — 3. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
Запросить счёт или коммерческое предложение
Пришлём счёт на организацию, КП или спецификацию под техническое задание. Поможем подобрать модель под объект и посчитаем монтаж — Onset Pro и поставляет, и монтирует.
