Вспомогательный контакт CHINT AX-X1 для NXB-63
CHINT AX-X1 — вспомогательный контакт. В наличии на складе в Алматы: цена ниже, счёт для юрлиц и КП по запросу. Купить можно отдельно или с монтажом — Onset Pro и поставляет оборудование, и устанавливает его под ключ.
- АртикулONS-4E9697
- МодельAX-X1
- КатегорияАвтоматика и защита
Характеристики
| Номинальный ток | 6A |
|---|---|
| Тип | Вспомогательный контакт |
| Серия | NXB-63 |
| Количество переключающих контактов | 1 |
Что это значит на практике
- Номинальный рабочий ток 6 А — столько аппарат пропускает и коммутирует в длительном режиме. Защита линии от перегруза и КЗ остаётся за автоматом, который стоит выше по схеме.
Описание

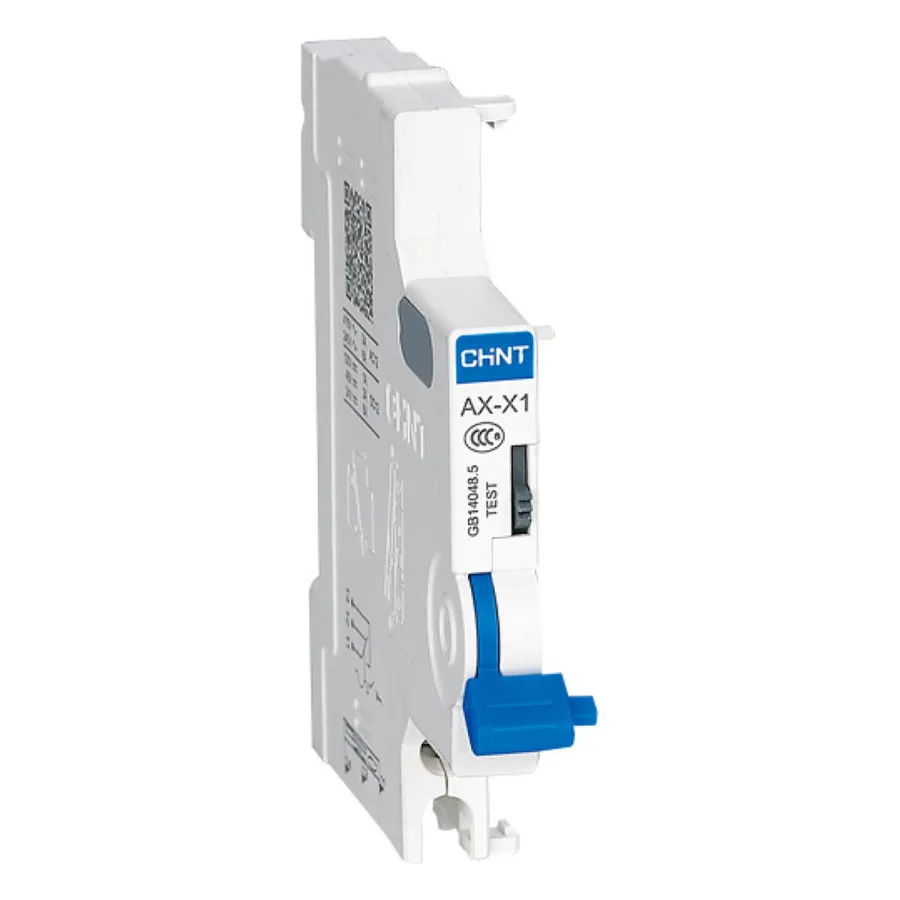

Вспомогательный контакт CHINT AX-X1 — приставка к автоматическим выключателям серии NXB-63. Крепится сбоку к корпусу автомата и даёт один переключающий контакт на 6 А, который повторяет положение аппарата: включён или отключён. Силовую нагрузку через него не коммутируют, это сигнальная цепь.
Ставят там, где состояние щита нужно видеть, не открывая дверь: сигнальная лампа на лицевой панели, дискретный вход контроллера или системы диспетчеризации, блокировка в схеме автоматики, которая не даст запустить оборудование при снятом питании. При компоновке заложите место в ряду — приставка занимает ширину рядом с автоматом и сдвигает всё, что стоит правее. Совместимость заявлена с серией NXB-63, поэтому перед заказом сверьте линейку уже установленных в щите аппаратов.
Рядом берут промежуточное реле, если сигнал нужно размножить или развязать по цепям, сигнальную арматуру на дверь щита и монтажный провод под слаботочную часть.
Похожие модели
С этим обычно берут
Сначала то, без чего система не заработает, дальше — соседние подразделы того же раздела.
Частые вопросы
Что ещё понадобится к этой позиции?
Обычно докупают: щит или корпус под DIN-рейку; УЗО или дифавтомат на розеточные и влажные группы; клеммы, шины и маркировка; кабель нужного сечения. Модульный аппарат рассчитан на установку внутри щита: вне корпуса его не на чем закрепить, а клеммы остаются открытыми. Если часть из этого на объекте уже есть — скажите менеджеру, в спецификацию лишнее не пойдёт.
Чем эта модель отличается от соседних?
Внутри подраздела «Автоматика и защита» модели расходятся прежде всего по этим строкам. У CHINT AX-X1: Номинальный ток — 6A; Тип — Вспомогательный контакт. Сравнивайте отобранные позиции именно по ним: остальное внутри одной серии обычно совпадает, а разница в цене чаще всего сидит в одной-двух характеристиках. Если сомневаетесь — пришлите две модели менеджеру, разберём построчно.
Сколько времени занимает монтаж?
Отдельный аппарат в собранном щите меняют за один выезд, при снятом напряжении. Сборка щита целиком считается по количеству линий, а не по числу автоматов, и её планируют вместе с электриком объекта. Onset Pro и поставляет оборудование, и монтирует его: за сроки отвечает та же компания, что выставила счёт.
Как купить: со счётом на компанию?
Да. Пришлём счёт на организацию, КП или спецификацию — нажмите «В спецификацию» или оставьте заявку ниже. Позиция в наличии на складе в Алматы.
